在庫あり 注目商品
NBC-M12MSD/20,0-93X OD

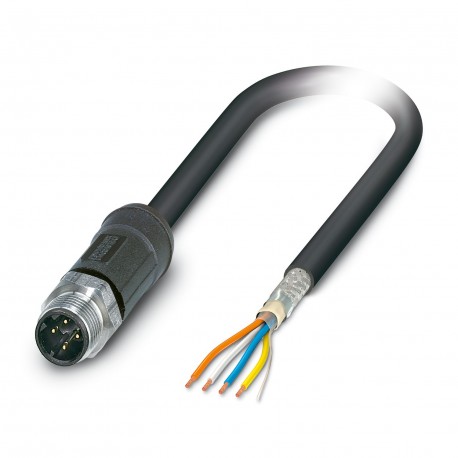

NBC-M12MSD/20,0-93X OD 1416035 PHOENIX CONTACT Network cable NBC-M12MSD/20,0-93X OD 1416035
$0.00米ドル
4567 在庫あり
主な仕様
:Ethernet
タイプ:Plug straight M12 / IP65
色:black (RAL 9005)
コーディング:D
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Ethernet | |
| タイプ | Plug straight M12 / IP65 |
| 色 | black (RAL 9005) |
| コーディング | D |
| 材料 | CuSn (Contact) |
| シールド | yes |
| バスシステム | PROFINET |
| ケーブルタイプ | PROFINET outdoors [93X] |
| 応用 | External areas |
| コーディングタイプ | D (Data) |
| センサータイプ | PROFINET |
| ケーブル長 | 20 m |
| ケーブル重量 | 81 g/m |
| ハロゲンフリー | in accordance with EN 50267-2-1 |
| ハンドルカラー | black |
| 製品タイプ | Data cable preassembled |
| 信号速度 | 66 c |
| 試験電圧 | 2000 V AC (50 Hz, 5 minutes) |
| 煙の毒性 | BS 6853 B.1 |
| 全体的なひねり | Star quad |
| シール材 | FPM |
| ステータス表示 | no |
| 波動インピーダンス | 100 Ω ±5 Ω (f = 100 MHz) |
| AWG信号線 | 22 |
| 難燃性 | EN 60332-1-2 |
| その他の抵抗 | Resistance to fuels (according to IRM 903, 168 h at 70 °C) |
| 耐油性 | according to IRM 902, 72 h at 100 °C |
| 導体材料 | silver-plated Cu litz wires |
| ヒューム腐食性 | EN 50267-2-2 |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| シールド減衰 | 40.00 dB (30 MHz ≤ f ≤ 100 MHz) |
| 単線、カラー | white-blue, orange-yellow |
| 導体構造 | 1x4xAWG22/7, SF/TQ |
| 結合抵抗 | 200.00 mΩ/m (f ≤ 30 MHz) |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| 動作容量 | ≤ 65 pF (Line-line) |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 信号の種類/カテゴリ | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 標準指定 | M12 connector |
| 煙の濃度 | BS 6853 D.8.7 |
| 外装シース、カラー | black RAL 9005 |
| 公称電圧、ケーブル | 300 V AC |
| 外装材 | PE-X |
| ステータス表示あり | No |
| 導体断面積 | 4x 0.34 mm² |
| ケーブル外径 | 7.25 mm ±0.3 mm |
| 光シールドカバー | 100 % |
| 厚さ、外皮 | ≥ 0.80 mm |
| 材質電線絶縁体 | PE-X |
| 規格/仕様 | IEC 61076-2-101 |
| 最大導体抵抗 | ≤ 54.4 Ω/km |
| 絶縁体を含む線径 | 1.95 mm |
| 周囲温度（動作） | -50 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.25 mm |
| 鉄道車両の防火対策 | BS 6853 (Category Ia, Ib, II) |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 6 x D |
| 最小の曲げ半径、固定設置 | 44 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 73 mm |
製品説明
Network cable, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-pole halogen-free, shielded, Straight M12 connector, encoding: D / IP65, to free cable end, cable length: 20 m, for outdoor app
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
