NBC-M12MSD/50,0-93C KA

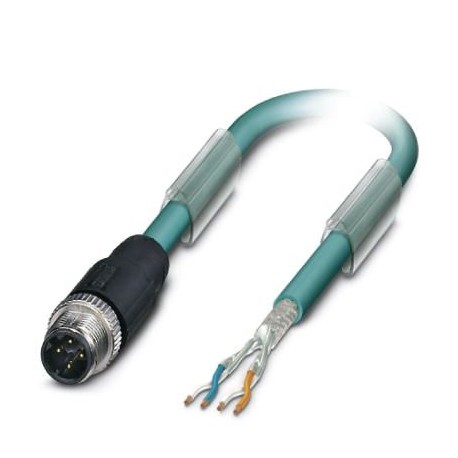

NBC-M12MSD/50,0-93C KA 1576627 PHOENIX CONTACT Bus system cable
$0.00米ドル
3048 在庫あり
主な仕様
GTIN:4046356445290
注記:Made to Order (non-returnable)
（ケーブル）:No hazardous substances above threshold values
注文キー:1576627
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356445290 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1576627 |
| 梱包単位 | 1 pc |
| （寸法） | IP68 |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| 最小注文数量 | 10 pc |
| ハロゲンフリー（材質） | The cable is halogen-free |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| コーディング（周囲条件） | D - data |
| 難燃性（材質） | IEC 60332-1-2 |
| その他の抵抗（材質） | UV resistant |
| （基準および規制） | -40 °C ... 70 °C (cable, flexible installation) |
| 耐油性（材質） | in accordance with DIN EN 60811-2-1 |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 3,144.200 g |
| ケーブルの長さ（主要商業データ） | 50 m |
| シールド（規格と規制） | Aluminum-coated foil, tinned copper braided shield |
| ケーブルの種類（規格と規制） | PROFINET drag chain CAT5 |
| 減衰（基準と規制） | 2.1 dB (with 1 MHz) |
| 配線色（規格・規制） | White, yellow, blue, orange |
| 加速（基準と規制） | 4 m/s² |
| ケーブル重量（規格および規制） | 61 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | yes |
| ポジション数（周囲条件） | 4 |
| 信号速度（規格と規制） | 0.66 c |
| 全体的なひねり（基準と規制） | Star quad |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFINET |
| ねじり力（規格・規則） | ± 30 °/m |
| 曲げ半径（規格・規制） | 100 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 信号実行時間（規格と規制） | 5.3 ns/m |
| 波動インピーダンス（規格・規制） | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| AWG信号線（規格と規制） | 22 |
| ケーブル構造（規格と規制） | 1x4xAWG22/7; SF/TQ |
| ループ抵抗（規格と規制） | ≤ 120.00 Ω/km |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 4 m/s |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| その他の耐性（規格・規制） | UV resistant |
| 製品ラベル（規格・規制） | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Cable printing cable supplier) |
| 耐油性（規格・規制） | in accordance with DIN EN 60811-2-1 |
| ケーブル略語（規格・規制） | 2YH(ST)C11Y |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| 特別な特性（規格と規制） | Electrical properties according to EN 50288-2-2 |
| 結合抵抗（規格・規制） | ≤ 20.00 mΩ/m (at 10 MHz) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| GRPの引張強度（規格と規制） | ≤ 150 N |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 500 MΩ*km |
| 外装シース、色（規格・規制） | green RAL 6018 |
| 材質、内シース（規格・規制） | FRNC |
| 公称電圧、ケーブル（規格および規制） | 600 V (UL rating) |
| 外皮の厚さ（規格・規則） | approx. 0.9 mm |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 2000 V (50 Hz, 1 min.) |
| 導体断面積（規格および規制） | 4x 0.34 mm² |
| 光シールドカバー（規格および規制） | 85 % |
| 曲げサイクル数（規格および規制） | 3000000 |
| 試験電圧コア/シールド（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 93C |
| ケーブル外径D（規格・規制） | 6.5 mm ±0.2 mm |
| 材料導体絶縁（規格および規制） | PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.25 mm |
| 絶縁体を含むコア径（規格・規制） | 1.5 mm |
| 自由導体端の被覆剥ぎ長さ（主要商業データ） | 50 mm |
| 近端クロストーク減衰（NEXT）（規格および規制） | 80 dB (with 1 MHz) |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 7.5 x D |
製品説明
Bus system cable, PROFINET, 4-pole halogen-free, shielded (Advanced Shielding Technology), Straight M12 connector, coding: D, to free cable end, cable length: 50 m, Customer variant
