NBC-M12MSD/53,0-93R/R4AC
NBC-M12MSD/53,0-93R/R4AC 1079901 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), EtherCAT
$0.00米ドル
3702 在庫あり
主な仕様
GTIN:4055626802152
注文キー:1079901
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626802152 |
| 注文キー | 1079901 |
| （図面） | |
| 梱包単位 | 1 |
| （寸法） | -25 °C ... 80 °C (RJ45 connector) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| 色（一般データ） | black |
| 関税番号 | 85444290 |
| （周囲条件） | EtherCAT®CAT5 (IEC 11801), 100 Mbps |
| ケーブルの長さ（図面） | 53 m |
| （基準および規制） | -40 °C ... 80 °C |
| eCl@ss 7.0 (分類) | 27060308 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060308 |
| 保護等級（寸法） | IP65 (M12 connector) |
| 定格電圧（周囲条件） | 48 V AC |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | PROFINET robot CAT5 |
| 減衰（基準と規制） | 2.9 dB (with 1 MHz) |
| 配線色（規格・規制） | White, yellow, blue, orange |
| ケーブル重量（規格および規制） | 55 kg/km |
| ハロゲンフリー（規格・規制） | according to IEC 60754-1 |
| ポジション数（周囲条件） | 4 |
| UL AWMスタイル（規格と規制） | 20233 (80°C/300 V) |
| 全体的なひねり（基準と規制） | Star quad |
| 信号の種類/カテゴリ（周囲条件） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| ねじり力（規格・規則） | ± 180 °/m (1 000 000 torsion cycles) |
| 信号実行時間（規格と規制） | 4.8 ns/m |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 波動インピーダンス（規格・規制） | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線（規格と規制） | 22 |
| ケーブル構造（規格と規制） | 1x4xAWG22/19; S/TQ |
| ループ抵抗（規格と規制） | ≤ 120.00 Ω/km |
| 40°Cでの定格電流（周囲条件） | 1 A |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (M12 connector) |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| その他の耐性（規格・規制） | UV resistant According to UL 1581, Section 1200 |
| 耐油性（規格・規制） | in accordance with DIN EN 60811-2-1 |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| 信号の種類/カテゴリー（規格および規制） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 絶縁抵抗（規格・規制） | ≥ 500 MΩ*km |
| 規格・仕様（特性項目2） | M12 connector IEC 61076-2-101 |
| 外装シース、色（規格・規制） | green RAL 6018 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外皮の厚さ（規格・規則） | approx. 1 mm |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 2000 V (50 Hz, 1 min.) |
| 導体断面積（規格および規制） | 4x 0.34 mm² |
| 光シールドカバー（規格および規制） | 85 % |
| 試験電圧コア/シールド（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 93R |
| ケーブル外径D（規格・規制） | 6.5 mm ±0.2 mm |
| 材料導体絶縁（規格および規制） | Foamed PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C |
| 導体構造信号線（規格・規制） | 19x 0.15 mm |
| 周囲温度（設置）（規格・規制） | -20 °C ... 60 °C |
| 絶縁体を含むコア径（規格・規制） | 1.5 mm |
| 回路図コネクタピン配置プラグRJ45（図面） | |
| 寸法図プラグ、M12 x 1、ストレート、シールド（図面） | |
| 周囲温度（保管・輸送）（規格・規制） | -40 °C ... 80 °C |
| 回路図M12およびRJ45プラグの接点配置（図面） | |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
製品説明

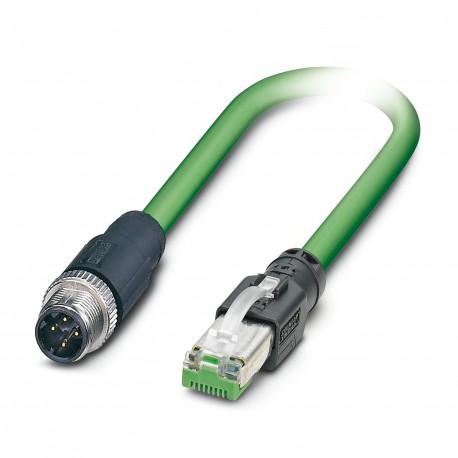

Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded, M12 straight connector, to RJ45 straight connector, cable length: 53 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingPlug, M12 x 1, straight, shielded
