NBC-M12MSD/ 6,0-93E/M12MSD

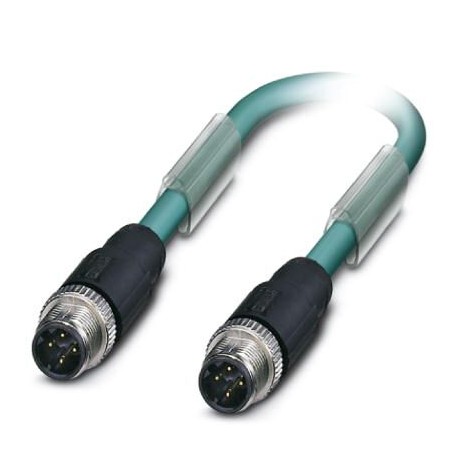

NBC-M12MSD/ 6,0-93E/M12MSD 1413944 PHOENIX CONTACT Network cable NBC-M12MSD/ 6,0-93E/M12MSD 1413944
$0.00米ドル
4060 在庫あり
主な仕様
GTIN:4055626012469
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1413944
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626012469 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1413944 |
| 梱包単位 | 1 |
| （寸法） | -5 °C ... 60 °C (cable, flexible installation) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| （周囲条件） | Ethernet CAT5 (TIA 568B:2001) |
| ヘッドタイプ（一般データ） | Plug straight M12 |
| （基準および規制） | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 5.1 (分類) | 27061800 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| ヘッドタイプ（特性ヘッド1） | Plug straight M12 |
| 定格電圧（周囲条件） | 48 V AC |
| 接触材料（周囲条件） | CuSn |
| ケーブルの長さ（主要商業データ） | 6 m |
| シールド（規格と規制） | Aluminum-coated foil, tinned copper braided shield |
| ケーブルの種類（規格と規制） | PUR ETHERNET 2x2 FLEX |
| 減衰（基準と規制） | 3.2 dB (with 1 MHz) |
| 配線色（規格・規制） | white/orange-orange, white/green-green |
| ケーブル重量（規格および規制） | 42 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | according to IEC 60754-1 |
| ポジション数（周囲条件） | 4 |
| UL AWMスタイル（規格と規制） | 20963 (80°C/30 V) |
| 全体的なひねり（基準と規制） | Two pairs with two fillers to the core |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | Ethernet CAT5 (IEC 11801:2002) |
| ツイストペア（規格と規制） | 2 cores to the pair |
| ケーブル容量（規格と規制） | approx. 45 nF/km (at 1 kHz) |
| 信号実行時間（規格と規制） | 5.3 ns/m |
| 波動インピーダンス（規格・規制） | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線（規格と規制） | 26 |
| ケーブル構造（規格と規制） | 2x2xAWG26/7; SF/UTP |
| ループ抵抗（規格と規制） | ≤ 290.00 Ω/km |
| 40°Cでの定格電流（周囲条件） | 4 A (Plug/socket in accordance with IEC 61076-2-101, cable technical data is to be observed) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (cable, fixed installation) |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| リターンロス（RL）（規格と規制） | 23 dB (at 4 МHz) |
| 接触キャリア材料（周囲条件） | PA 6.6 |
| 接触面材質（周囲条件） | Ni/Au |
| 耐油性（規格・規制） | according to EN 60811-2-1 |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 結合抵抗（規格・規制） | ≤ 100.00 mΩ/m (at 10 MHz) |
| 信号の種類/カテゴリー（規格および規制） | Ethernet CAT5 (IEC 11801), 100 Mbps |
| GRPの引張強度（規格と規制） | ≤ 80 N |
| 絶縁抵抗（規格・規制） | ≥ 500 MΩ*km |
| 外装シース、色（規格・規制） | water blue RAL 5021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 100 V (Peak value, not for high-power applications) |
| 外皮の厚さ（規格・規則） | 1.2 mm |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 700 V (50 Hz, 1 min.) |
| 導体断面積（規格および規制） | 2x 2x 0.14 mm² |
| 光シールドカバー（規格および規制） | 70 % |
| 規格・仕様（規格・規制） | Electrical requirements EN 50288-2-2 |
| 試験電圧コア/シールド（規格および規制） | 700 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 93E |
| ケーブル外径D（規格・規制） | 6.4 mm ±0.2 mm |
| 極数（ピンコネクタパターン）（一般データ） | 4 |
| 材料導体絶縁（規格および規制） | Foamed PE |
| 代替の短い製品説明（周囲条件） | Ethernet cable |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.16 mm |
| 周囲温度（設置）（規格・規制） | -20 °C ... 80 °C |
| 絶縁体を含むコア径（規格・規制） | 0.98 mm |
| ケーブルの電流容量（規格および規制） | 2 A (according to DIN VDE 0891-1) |
| UL 94準拠の難燃性評価（特性項目2） | V0 |
| 近端クロストーク減衰（NEXT）（規格および規制） | 65.3 dB (with 1 MHz) |
| 周囲温度（保管・輸送）（規格・規制） | -20 °C ... 80 °C |
| 最小曲げ半径、固定設置（規格および規制） | 4 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 8 x D |
| 電力合計近端クロストーク減衰量（PSNEXT）（規格および規制） | 62.3 dB (with 1 MHz) |
製品説明
Network cable, CAT5 Ethernet, CAT5 Ethernet, 4-pole, shielded, M12 straight connector, encoding: D, a M12 straight connector, encoding: D, cable length: 6 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Network cable, Ethernet CAT5, Ethernet CAT5, 4-position, shielded, Plug straight M12, on Plug straight M12, cable length: 6 m
