NBC-M12MSD/73,0-93R/R4AC
NBC-M12MSD/73,0-93R/R4AC 1081453 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), EtherCAT
$0.00米ドル
4525 在庫あり
主な仕様
:EtherCAT® CAT5 (IEC 11801), 100 Mbps
タイプ:Plug straight M12
コーディング:D
材料:CuZn (Contact)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EtherCAT® CAT5 (IEC 11801), 100 Mbps | |
| タイプ | Plug straight M12 |
| コーディング | D |
| 材料 | CuZn (Contact) |
| シールド | yes |
| バスシステム | PROFINET |
| ケーブルタイプ | PROFINET robot CAT5 [93R] |
| 応用 | Standard |
| コーディングタイプ | D (Data) |
| センサータイプ | PROFINET |
| ケーブル長 | 73 m |
| ケーブル重量 | 55 kg/km |
| ハロゲンフリー | according to IEC 60754-1 |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 20233 (80°C/300 V) |
| 全体的なひねり | Star quad |
| 信号実行時間 | 4.8 ns/m |
| ステータス表示 | no |
| 波動インピーダンス | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線 | 22 |
| ループ抵抗 | ≤ 120.00 Ω/km |
| 難燃性 | according to IEC 60332-1-2 |
| その他の抵抗 | UV resistant (according to UL 1581, Section 1200) |
| 耐油性 | in accordance with DIN EN 60811-2-1 |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 1 A |
| 公称電圧UN | 48 V AC |
| シールド減衰 | 2.9 dB (with 1 MHz) |
| 単線、カラー | white, yellow, blue, orange |
| 導体構造 | 1x4xAWG22/19, S/TQ |
| 寸法図 | |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| 保護の程度 | IP20 |
| ケーブル出口の数 | 1 |
| 信号の種類/カテゴリ | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 500 MΩ*km |
| 外装シース、カラー | green RAL 6018 |
| 公称電圧、ケーブル | 300 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| 導体断面積 | 4x 0.34 mm² |
| ケーブル外径 | 6.50 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 厚さ、外皮 | approx. 1.00 mm |
| 材質電線絶縁体 | Foamed PE |
| 規格/仕様 | IEC 61076-2-101 |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| 絶縁体を含む線径 | 1.5 mm |
| 周囲温度（動作） | -40 °C ... 80 °C |
| 導体構造信号線 | 19x 0.15 mm |
| 動的荷重容量（ねじり） | Torsion: ±180 °/m, Torsion cycles: 1000000 |
| 周囲温度（設置） | -20 °C ... 60 °C |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 33 mm |
製品説明

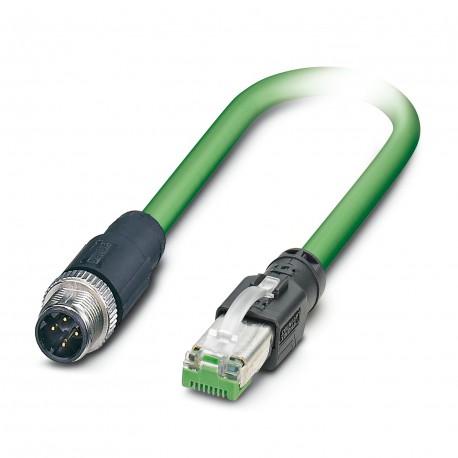

Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded, M12 straight connector, to RJ45 straight connector, cable length: 73 m
