NBC-M12MSD/ 8,0-93E/R4AC

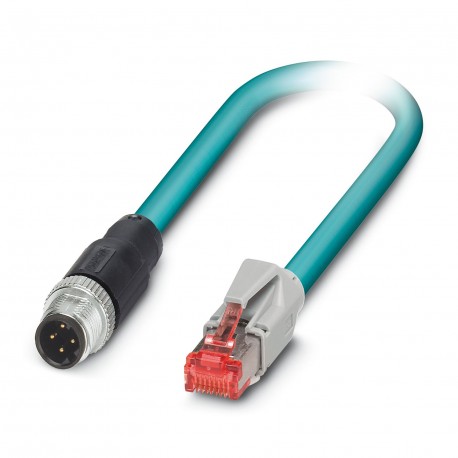

NBC-M12MSD/ 8,0-93E/R4AC 1411565 PHOENIX CONTACT Network cable
$0.00米ドル
4417 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M12
材料:CuZn (Contact)
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M12 |
| 材料 | CuZn (Contact) |
| シールド | yes |
| バスシステム | Ethernet |
| ケーブルタイプ | Ethernet flexible CAT5, 2-pair [93E] |
| センサータイプ | Ethernet |
| ケーブル長 | 8 m |
| ケーブル重量 | 42 kg/km |
| ハロゲンフリー | according to IEC 60754-1 |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 20963 (80°C/30 V) |
| 全体的なひねり | Two pairs with two fillers to the core |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | approx. 45 nF/km (at 1 kHz) |
| 信号実行時間 | 5.3 ns/m |
| 波動インピーダンス | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線 | 26 |
| ループ抵抗 | ≤ 290.00 Ω/km |
| 難燃性 | according to IEC 60332-1-2 |
| 抗張力 | ≤ 80 N |
| 耐油性 | in accordance with EN 60811-2-1 |
| 導体材料 | Bare Cu litz wires |
| 公称電圧UN | 48 V AC |
| シールド減衰 | 3.2 dB (with 1 MHz) |
| 単線、カラー | white/orange-orange, white/green-green |
| 導体構造 | 2x2xAWG26/7, SF/UTP |
| 結合抵抗 | ≤ 100.00 mΩ/m (at 10 MHz) |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| 保護の程度 | IP67/IP20 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | I |
| 信号の種類/カテゴリ | Ethernet CAT5 (IEC 11801:2002) |
| 絶縁抵抗 | ≥ 500 MΩ*km |
| 外装シース、カラー | water blue RAL 5021 |
| 公称電圧、ケーブル | ≤ 100 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| テスト電圧 コア/コア | 700 V (50 Hz, 1 min.) |
| 導体断面積 | 2x 2x 0.14 mm² |
| ケーブル外径 | 6.40 mm ±0.2 mm |
| 光シールドカバー | 70 % |
| 戻り減衰（RL） | 23 dB (at 4 МHz) |
| 厚さ、外皮 | 1.20 mm |
| 材質電線絶縁体 | Foamed PE |
| 試験電圧 コア/シールド | 700.00 V (50 Hz, 1 min.) |
| 挿入/離脱サイクル | ≥ 100 |
| 配線規格・規制 | Electrical requirements EN 50288-2-2 |
| 絶縁体を含む線径 | 0.98 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.16 mm |
| 周囲温度（設置） | -20 °C ... 80 °C |
| ケーブルの電流容量 | 2.00 A (according to DIN VDE 0891-1) |
| 近端クロストーク減衰（NEXT） | 65.3 dB (with 1 MHz) |
| UL 94準拠の難燃性評価 | V2 |
| 伝送特性（カテゴリー） | CAT5 (IEC 11801:2002) |
| 最小曲げ半径、固定設置 | 4 x D |
| 最小の曲げ半径、固定設置 | 26 mm |
| 最小曲げ半径、柔軟な設置 | 8 x D |
| 最小の曲げ半径、可動設置 | 52 mm |
| 電力合計近端クロストーク減衰（PSNEXT） | 62.3 dB (with 1 MHz) |
製品説明
Ready-made Ethernet cable, CAT5e, shielded, 2 pairs, flexible AWG 26 (7 wires), RAL 5021 (aqua blue), M12 connector in RJ45/IP20 connector, Line, length 8 m
