NBC-M12MSX/ 1,0-94F/R4AC

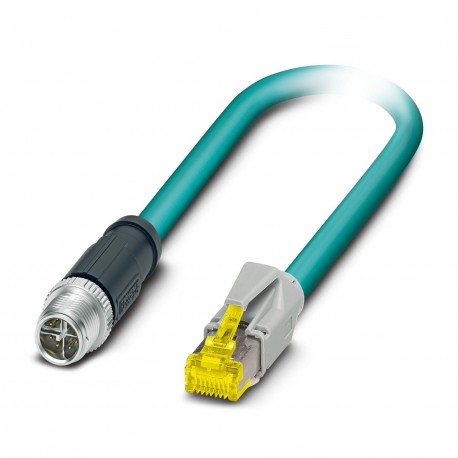

NBC-M12MSX/ 1,0-94F/R4AC 1407471 PHOENIX CONTACT Network cable
$0.00米ドル
3409 在庫あり
主な仕様
GTIN:4046356776684
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1407471
カタログページ:Page 407 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356776684 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1407471 |
| カタログページ | Page 407 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | -20 °C ... 70 °C (RJ45 connector) |
| （一般データ） | Zinc die-cast, nickel-plated (Screw connection) |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 色（一般データ） | black |
| 関税番号 | 85444290 |
| （周囲条件） | CC-Link IE CAT6A, 10 Gbps |
| コーディング（一般データ） | X (Data) |
| トルク（一般データ） | 0.4 Nm |
| ヘッドタイプ（一般データ） | Plug straight M12 SPEEDCON / IP67 |
| （特性ヘッド1） | PA (Housing) |
| 注記（周囲条件） | Further products with variable cable type and variable cable length can be found in the accessories section |
| （基準および規制） | -20 °C ... 80 °C (cable, flexible installation) |
| 色（特性ヘッド1） | gray |
| 保護等級（寸法） | IP65 (M12 connector) |
| ヘッドタイプ（特性ヘッド1） | Plug straight RJ45 / IP20 |
| 定格電圧（周囲条件） | 48 V AC |
| 材質（成分）（一般データ） | CuZn (Contact) |
| 絶縁抵抗（一般データ） | ≥ 100 MΩ |
| 1個あたりの重量（梱包を除く） | 73.800 g |
| 接触材料（周囲条件） | CuSn |
| ハウジング材質（周囲条件） | Plastic |
| ケーブルの長さ（主要商業データ） | 1 m |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | Ethernet 10 Gbit |
| 減衰（基準と規制） | 3.1 dB (with 1 MHz) |
| 配線色（規格・規制） | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| ケーブル重量（規格および規制） | 42 kg/km |
| ハロゲンフリー（規格・規制） | according to IEC 60754-1 |
| ポジション数（周囲条件） | 8 |
| UL AWMスタイル（規格と規制） | 20963 (80°C/30 V) |
| 全体的なひねり（基準と規制） | 4 pairs for core |
| 信号の種類/カテゴリ（周囲条件） | Ethernet CAT6A, 10 Gbps |
| ツイストペア（規格と規制） | 2 cores to the pair |
| ケーブル容量（規格と規制） | 47 nF/km |
| 挿入/離脱サイクル（一般データ） | ≥ 100 |
| 信号実行時間（規格と規制） | 5.13 ns/m |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-109 |
| 波動インピーダンス（規格・規制） | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線（規格と規制） | 26 |
| ケーブル構造（規格と規制） | 4x2xAWG26/7; S/FTP |
| ループ抵抗（規格と規制） | ≤ 290.00 Ω/km |
| 40°Cでの定格電流（周囲条件） | 0.5 A |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (M12 connector) |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| リターンロス（RL）（規格と規制） | 20 dB (with 1 MHz) |
| 接触キャリア材料（周囲条件） | PP |
| 接触面材質（周囲条件） | Ni/Au |
| 材質（成分）（特性ヘッド1） | CuSn (Contact) |
| 耐油性（規格・規制） | in accordance with DIN EN 60811-2-1 |
| 規格名称（特性項目2） | M12 connector |
| 周囲温度（動作）（一般データ） | -25 °C ... 90 °C |
| 導体材料（規格・規制） | Bare Cu litz wires |
| シールド減衰（規格と規制） | ≥ 80 dB (at 30 ... 100 MHz) |
| 規格・規制（特性項目2） | IEC 61076-2-109 |
| 信号の種類/カテゴリー（規格および規制） | Ethernet CAT6A, 10 Gbps |
| GRPの引張強度（規格と規制） | ≤ 100 N |
| 絶縁抵抗（規格・規制） | ≥ 500 MΩ*km |
| 外装シース、色（規格・規制） | water blue RAL 5021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 100 V |
| 外皮の厚さ（規格・規則） | 0.65 mm |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 700 V (50 Hz, 1 min.) |
| ペアシールドの種類（規格と規制） | Aluminum-lined foil |
| 導体断面積（規格および規制） | 4x 2x 0.14 mm² |
| 光シールドカバー（規格および規制） | 70 % |
| 挿入/引き抜きサイクル（特性ヘッド1） | ≥ 750 |
| 試験電圧コア/シールド（規格および規制） | 700 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 94F |
| ケーブル外径D（規格・規制） | 6.4 mm ±0.2 mm |
| 極数（ピンコネクタパターン）（一般データ） | 8 |
| 周囲温度（動作）（特性ヘッド1） | -25 °C ... 60 °C |
| 材料導体絶縁（規格および規制） | Foamed PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.16 mm |
| 周囲温度（設置）（規格・規制） | -20 °C ... 80 °C |
| 絶縁体を含むコア径（規格・規制） | 1.04 mm |
| 近端クロストーク減衰（NEXT）（規格および規制） | 75.3 dB (with 1 MHz) |
| 極数（ピンコネクタパターン）（特性ヘッド1） | 8 (8) |
| 周囲温度（保管・輸送）（規格・規制） | -20 °C ... 80 °C |
| 最小曲げ半径、固定設置（規格および規制） | 4 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 8 x D |
| 電力合計近端クロストーク減衰量（PSNEXT）（規格および規制） | 72.3 dB (with 1 MHz) |
製品説明
Network cable, Ethernet CAT6A (10 GBit/s), CC-Link IE CAT6A (10 GBit/s), 8-pole halogen-free, shielded (Advanced Shielding Technology), M12 straight connector, encoding: X / IP67, a RJ45 straight conn
