NBC-M12MSX/ 2,0-94F

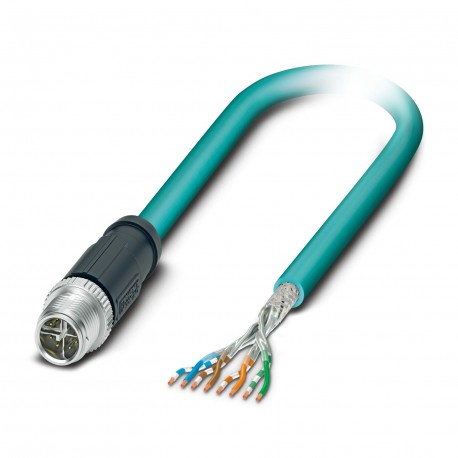

NBC-M12MSX/ 2,0-94F 1407468 PHOENIX CONTACT Network cable
$0.00米ドル
4778 在庫あり
主な仕様
:CC-Link IE CAT6A, 10 Gbps
タイプ:M12 Plug, straight, 8-position, shielded (Advanced Shielding Technology), Keying: X
コーディング:X
一般的な:Further products with variable cable type and variable cable length can be found in the accessories section
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| CC-Link IE CAT6A, 10 Gbps | |
| タイプ | M12 Plug, straight, 8-position, shielded (Advanced Shielding Technology), Keying: X |
| コーディング | X |
| 一般的な | Further products with variable cable type and variable cable length can be found in the accessories section |
| シールド | Advanced Shielding Technology |
| バスシステム | Ethernet |
| ケーブルタイプ | Ethernet 10 Gbit [94F] |
| 応用 | Standard |
| センサータイプ | Ethernet |
| ケーブル長 | 2 m |
| ケーブル重量 | 42 kg/km |
| ハロゲンフリー | according to IEC 60754-1 |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 20963 (80°C/30 V) |
| マテリアルシール | FKM |
| 全体的なひねり | 4 pairs for core |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | 47 nF/km |
| 信号実行時間 | 5.13 ns/m |
| ステータス表示 | no |
| 波動インピーダンス | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線 | 26 |
| ループ抵抗 | ≤ 290.00 Ω/km |
| 記事の改訂 | 09 |
| 難燃性 | according to IEC 60332-1-2 |
| 材料接触 | CuZn |
| 抗張力 | ≤ 100 N |
| 耐油性 | in accordance with DIN EN 60811-2-1 |
| 締め付けトルク | 0.4 Nm (M12 connector) |
| 導体材料 | Bare Cu litz wires |
| 素材グリップ本体 | TPU, hardly inflammable, self-extinguishing |
| 公称電流IN | 0.5 A |
| 公称電圧UN | 48 V AC |
| シールド減衰 | 3.1 dB (with 1 MHz) |
| 単線、カラー | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| 導体構造 | 4x2xAWG26/7; S/FTP |
| 汚染度 | 3 |
| 寸法図 | Pin assignment of M12 plug, 8-pos., X-coded, pin side view |
| ポジション数 | 8 |
| 伝送媒体 | Copper |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Ethernet CAT6A, 10 Gbps |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 Ω |
| 規格・規制 | IEC 61076-2-109 |
| 外装シース、カラー | water blue RAL 5021 |
| 公称電圧、ケーブル | ≤ 100 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 700 V (50 Hz, 1 min.) |
| ペアシールドの種類 | Aluminum-lined foil |
| 導体断面積 | 4x 2x 0.14 mm² |
| ケーブル外径 | 6.40 mm ±0.2 mm |
| 光シールドカバー | 70 % |
| 戻り減衰（RL） | 20 dB (with 1 MHz) |
| 厚さ、外皮 | 0.65 mm |
| 材質接触キャリア | PA 6.6 |
| 材料接触面 | Ni/Au |
| 材質電線絶縁体 | Foamed PE |
| 規格/仕様 | IEC 61076-2-109 |
| 試験電圧 コア/シールド | 700.00 V (50 Hz, 1 min.) |
| 材質 ネジ接続 | Die-cast zinc, nickel-plated |
| 挿入/離脱サイクル | ≥ 100 |
| 絶縁体を含む線径 | 1.04 mm |
| 周囲温度（動作） | -25 °C ... 85 °C |
| 導体構造信号線 | 7x 0.16 mm |
| 周囲温度（設置） | -20 °C ... 80 °C |
| 近端クロストーク減衰（NEXT） | 75.3 dB (with 1 MHz) |
| UL 94準拠の難燃性評価 | V0 |
| 伝送特性（カテゴリー） | CAT6A |
| 最小曲げ半径、固定設置 | 4 x D |
| 最小の曲げ半径、固定設置 | 26 mm |
| 最小曲げ半径、柔軟な設置 | 8 x D |
| 最小の曲げ半径、可動設置 | 52 mm |
| 電力合計近端クロストーク減衰（PSNEXT） | 72.3 dB (with 1 MHz) |
製品説明
Network cable, Ethernet CAT6A (10 GBit/s), CC-Link IE CAT6A (10 GBit/s), 8-pole halogen-free, shielded (Advanced Shielding Technology), Straight M12 connector, encoding: X / IP67, a free cable end, en
