NBC-MS/10,0-93K/R4AQ SCO

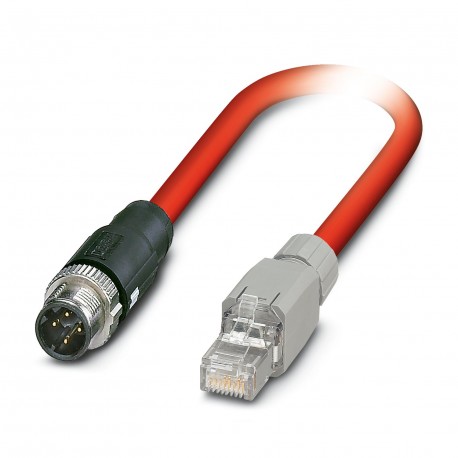

NBC-MS/10,0-93K/R4AQ SCO 1418857 PHOENIX CONTACT Assembled Sercos III cable, shielded, star quad, 22 AWG str..
$0.00米ドル
4694 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M12 SPEEDCON
シールド:yes
ケーブルタイプ:Sercos III [93K]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M12 SPEEDCON |
| シールド | yes |
| ケーブルタイプ | Sercos III [93K] |
| ケーブル長 | 10 m |
| ケーブル重量 | 68 kg/km |
| ロックタイプ | SPEEDCON |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 21694 (60 °C / 600 V) |
| 全体的なひねり | Star quad |
| 信号実行時間 | 5.3 ns/m |
| 波動インピーダンス | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線 | 22 |
| 難燃性 | according to UL 1685 (CSA FT 4) |
| その他の抵抗 | UV resistant (according to UL 1581, Section 1200) |
| 耐油性 | Resistant to oil to a limited extent |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電圧UN | 48 V AC |
| 単線、カラー | white, yellow, blue, orange |
| 導体構造 | 1x4xAWG22/7, SF/TQ |
| 結合抵抗 | ≤ 20.00 mΩ/m (at 10 Hz) |
| 寸法図 | |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| ケーブル出口の数 | 1 |
| 絶縁抵抗 | ≥ 0.5 GΩ*km |
| 外装シース、カラー | signal red RAL 3020 |
| 公称電圧、ケーブル | 600 V |
| 外装材 | PVC |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類 | Aluminum-lined polyester foil |
| 導体断面積 | 4x 0.34 mm² |
| ケーブル外径 | 6.50 mm ±0.2 mm |
| 厚さ、外皮 | approx. 0.90 mm |
| 材質電線絶縁体 | PE |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| 最大導体抵抗 | ≤ 120 Ω/km |
| 絶縁体を含む線径 | approx. 1.55 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.25 mm |
| 周囲温度（設置） | -20 °C ... 60 °C |
| 最小曲げ半径、固定設置 | 3 x D |
| 最小の曲げ半径、固定設置 | 20 mm |
| 最小曲げ半径、柔軟な設置 | 7 x D |
| 最小の曲げ半径、可動設置 | 46 mm |
製品説明
Sercos III ready-made cable, shielded, star quads, flexible AWG 22 (7 wires), RAL 3020 (traffic red), M12 connector, SPEEDCON, 4 poles in RJ45/IP20 connector, length: 7.5 m
