NBC-MS/15,0-93K/R4AQ

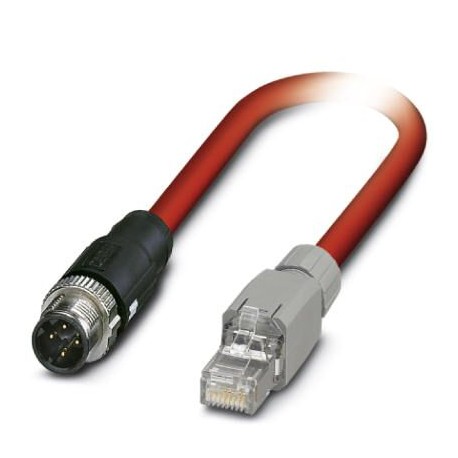

NBC-MS/15,0-93K/R4AQ 1424935 PHOENIX CONTACT Bus system cable NBC-MS/15,0-93K/R4AQ 1424935
$0.00米ドル
3182 在庫あり
主な仕様
GTIN:4055626383309
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1424935
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626383309 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1424935 |
| 梱包単位 | 1 |
| （寸法） | -5 °C ... 50 °C (cable, flexible installation) |
| ETIM 7.0 (eCl@ss) | EC001262 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| ヘッドタイプ（一般データ） | Plug straight M12 SPEEDCON |
| （特性ヘッド2） | -40 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 7.0 (分類) | 27060308 |
| eCl@ss 9.0 (分類) | 27060308 |
| ヘッドタイプ（特性ヘッド1） | Plug straight RJ45 |
| 定格電圧（周囲条件） | 48 V AC |
| シールド（特性ヘッド2） | Tinned copper braided shield |
| ケーブルタイプ（特性ヘッド2） | Sercos III |
| 配線色（特性ヘッド2） | White, yellow, blue, orange |
| ケーブル重量（特性ヘッド2） | 68 kg/km |
| ケーブルの長さ（主要商業データ） | 15 m |
| UL AWMスタイル（特性ヘッド2） | 21694 (60°C / 600 V) |
| 全体のねじれ（特性ヘッド2） | Star quad |
| 信号実行時間（特性ヘッド2） | 5.3 ns/m |
| 波動インピーダンス（特性2） | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線（特性ヘッド2） | 22 |
| ケーブル構造（特性ヘッド2） | 1x4xAWG22/7; SF/TQ |
| ポジション数（周囲条件） | 4 |
| 難燃性（特性項目2） | according to UL 1685 (CSA FT 4) |
| その他の抵抗（特性2） | UV resistant According to UL 1581, Section 1200 |
| 耐油性（特性項目2） | Resistant to oil to a limited extent |
| 導体材料（特性項目2） | Tin-plated Cu litz wires |
| 周囲温度（動作）（寸法） | -10 °C ... 60 °C (cable, fixed installation) |
| 結合抵抗（特性2） | ≤ 20.00 mΩ/m (at 10 Hz) |
| 導体抵抗（特性2） | ≤ 120 Ω/km |
| 信号の種類/カテゴリ（特性ヘッド2） | Sercos CAT5 (IEC 11801), 100 Mbps |
| 絶縁抵抗（特性項目2） | ≥ 0.5 GΩ*km |
| 外部シース、カラー（特性ヘッド2） | signal red RAL 3020 |
| 材質、内鞘（特性ヘッド2） | PVC |
| 公称電圧、ケーブル（特性ヘッド2） | 600 V |
| 外皮厚さ（特性ヘッド2） | approx. 0.9 mm |
| 外被材質（特性ヘッド2） | PVC |
| 試験電圧 コア/コア（特性ヘッド2） | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類（特性ヘッド2） | Aluminum-lined polyester foil |
| 導体断面積（特性項目2） | 4x 0.34 mm² |
| 試験電圧コア/シールド（特性ヘッド2） | 2000 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称）（特性ヘッド2） | 93K |
| ケーブル外径D（特性ヘッド2） | 6.5 mm ±0.2 mm |
| 材質導体絶縁体（特性項目2） | PE |
| 極数（ピンコネクタパターン）（一般データ） | 4 |
| 周囲温度（動作）（特性2） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線（特性ヘッド2） | 7x 0.25 mm |
| 代替の短い製品説明（周囲条件） | Sercos III cable |
| 周囲温度（設置）（特性ヘッド2） | -20 °C ... 60 °C |
| 絶縁体を含むコア径（特性ヘッド2） | approx. 1.55 mm |
| 周囲温度（保管・輸送）（特性2） | -50 °C ... 70 °C |
| 最小曲げ半径、固定設置（特性ヘッド2） | 3 x D |
| 最小曲げ半径、フレキシブルな設置（特性ヘッド2） | 7 x D |
製品説明
Bus system cable, 4-pole, M12 SPEEDCON straight connector, to RJ45 straight connector, cable length: 15 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Bus system cable, 4-position, PVC, Red RAL 3020, Plug straight M12 SPEEDCON, on Plug straight RJ45, cable length: 15 m
