NBC-MS/ 7,5-93K/R4AQ SCO

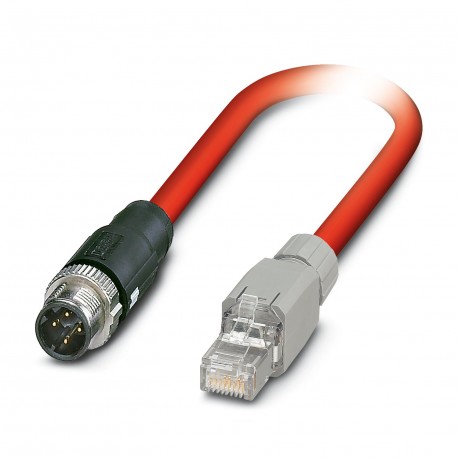

NBC-MS/ 7,5-93K/R4AQ SCO 1410687 PHOENIX CONTACT Assembled Sercos III cable, shielded, star quad, 22 AWG str..
$0.00米ドル
4464 在庫あり
主な仕様
GTIN:4046356905459
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1410687
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356905459 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1410687 |
| （図面） | |
| 梱包単位 | 1 |
| （寸法） | -5 °C ... 50 °C (cable, flexible installation) |
| ETIM 4.0（eCl@ss） | EC000830 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 19.0 (ETIM) | 31251501 |
| UNSPSC 20.0（ETIM） | 31251501 |
| UNSPSC 21.0（ETIM） | 31251501 |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| ヘッドタイプ（一般データ） | Plug straight M12 SPEEDCON |
| （特性ヘッド1） | -40 °C ... 70 °C (cable, flexible installation) |
| ケーブルの長さ（図面） | 7.5 m |
| eCl@ss 4.0（分類） | 27060300 |
| eCl@ss 4.1 (分類) | 27060300 |
| eCl@ss 5.0 (分類) | 27060300 |
| eCl@ss 5.1 (分類) | 27060300 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| 定格電圧（周囲条件） | 48 V AC |
| シールド（特性ヘッド1） | Tinned copper braided shield |
| ケーブルタイプ（特性ヘッド1） | Sercos III |
| 配線色（特性ヘッド1） | White, yellow, blue, orange |
| ケーブル重量（特性ヘッド1） | 68 kg/km |
| UL AWMスタイル（特性ヘッド1） | 21694 (60°C / 600 V) |
| 全体のねじれ（特性ヘッド1） | Star quad |
| 信号実行時間（特性ヘッド1） | 5.3 ns/m |
| 波動インピーダンス（特性1） | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線（特性ヘッド1） | 22 |
| ケーブル構造（特性1） | 1x4xAWG22/7; SF/TQ |
| ポジション数（周囲条件） | 4 |
| 難燃性（特性項目1） | according to UL 1685 (CSA FT 4) |
| その他の抵抗（特性項目1） | UV resistant According to UL 1581, Section 1200 |
| 耐油性（特性1） | Resistant to oil to a limited extent |
| 導体材料（特性ヘッド1） | Tin-plated Cu litz wires |
| 周囲温度（動作）（寸法） | -10 °C ... 60 °C (cable, fixed installation) |
| 結合抵抗（特性ヘッド1） | ≤ 20.00 mΩ/m (at 10 Hz) |
| 導体抵抗（特性1） | ≤ 120 Ω/km |
| 信号の種類/カテゴリ（特性ヘッド1） | Sercos CAT5 (IEC 11801), 100 Mbps |
| 絶縁抵抗（特性項目1） | ≥ 0.5 GΩ*km |
| 外部シース、カラー（特性ヘッド1） | signal red RAL 3020 |
| 材質、内鞘（特性ヘッド1） | PVC |
| 公称電圧、ケーブル（特性ヘッド1） | 600 V |
| 外皮厚さ（特性ヘッド1） | approx. 0.9 mm |
| 外被、材質（特性ヘッド1） | PVC |
| 試験電圧 コア/コア（特性ヘッド1） | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類（特性ヘッド1） | Aluminum-lined polyester foil |
| 導体断面積（特性1） | 4x 0.34 mm² |
| 試験電圧 コア/シールド（特性ヘッド1） | 2000 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称）（特性1） | 93K |
| ケーブル外径D（特性ヘッド1） | 6.5 mm ±0.2 mm |
| 材質導体絶縁体（特性ヘッド1） | PE |
| 極数（ピンコネクタパターン）（一般データ） | 4 |
| 周囲温度（動作）（特性ヘッド1） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線（特性ヘッド1） | 7x 0.25 mm |
| 代替の短い製品説明（周囲条件） | Sercos III cable |
| 周囲温度（設置）（特性ヘッド1） | -20 °C ... 60 °C |
| 絶縁体を含むコア径（特性ヘッド1） | approx. 1.55 mm |
| 寸法図プラグ、M12 x 1、ストレート、シールド（図面） | |
| 周囲温度（保管・輸送）（特性1） | -50 °C ... 70 °C |
| 最小曲げ半径、固定設置（特性ヘッド1） | 3 x D |
| 最小曲げ半径、フレキシブルな設置（特性ヘッド1） | 7 x D |
| 回路図ピン配置M12オスコネクタ、4極、Dコード、オス側（図面） |
製品説明
Sercos III ready-made cable, shielded, star quads, flexible AWG 22 (7 wires), RAL 3020 (traffic red), M12 connector, SPEEDCON, 4 poles in RJ45/IP20 connector, length: 7.5 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingPlug, M12 x 1, straight, shielded
