NBC-MSD/ 4,0-939/R4AQ SCO RAIL

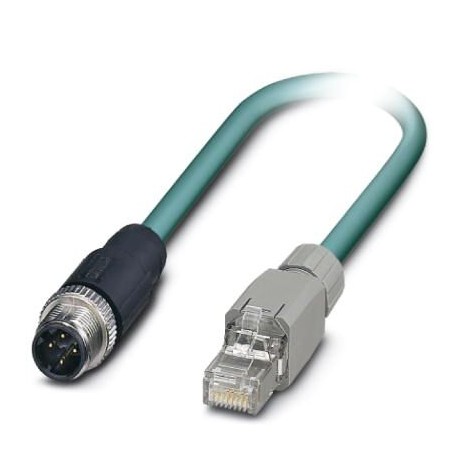

NBC-MSD/ 4,0-939/R4AQ SCO RAIL 1081285 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), 4-position, ..
$0.00米ドル
3783 在庫あり
主な仕様
GTIN:4055626807997
注文キー:1081285
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626807997 |
| 注文キー | 1081285 |
| （図面） | |
| 梱包単位 | 1 |
| （一般データ） | Zinc die-cast, nickel-plated (Screw connection) |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| 色（一般データ） | black |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| コーディング（一般データ） | D (Data) |
| トルク（一般データ） | 0.4 Nm |
| 重量（一般データ） | 10 g ±5 g |
| シールド（一般データ） | yes |
| ヘッドタイプ（一般データ） | Plug straight M12 SPEEDCON / IP65 |
| （特性ヘッド1） | PA GF (Housing) |
| 注記（周囲条件） | The cable is 100% electrically tested for continuity. |
| ケーブルの長さ（図面） | 4 m |
| （基準および規制） | -25 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 7.0 (分類) | 27060308 |
| eCl@ss 9.0 (分類) | 27060308 |
| 色（特性ヘッド1） | black |
| ヘッドタイプ（特性ヘッド1） | Plug straight RJ45 Push Pull / IP67 |
| 定格電圧（周囲条件） | 48 V AC |
| 材質（成分）（一般データ） | CuSn (Contact) |
| 絶縁抵抗（一般データ） | ≥ 100 MΩ |
| 接触材料（周囲条件） | CuSn |
| ハウジング材質（周囲条件） | Plastic |
| シールド（規格と規制） | Aluminum-lined polyester foil, tinned copper braided shield |
| ケーブルの種類（規格と規制） | PROFINET railway applications |
| 減衰（基準と規制） | 1.5 dB (with 1 MHz) |
| 配線色（規格・規制） | white-blue, orange-yellow |
| ケーブル重量（規格および規制） | 71 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | According to EN 50267-2-1 |
| ポジション数（周囲条件） | 4 |
| 信号速度（規格と規制） | 0.75 c |
| 全体的なひねり（基準と規制） | Star quad |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| ケーブル容量（規格と規制） | 44 nF/km (core-core) |
| 挿入/離脱サイクル（一般データ） | ≥ 100 |
| 信号実行時間（規格と規制） | 4.4 ns/m |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 波動インピーダンス（規格・規制） | 100 Ω ±5 Ω (f = 100 MHz) |
| AWG信号線（規格と規制） | 22 |
| ケーブルインピーダンス（規格と規制） | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| ケーブル構造（規格と規制） | 1x4xAWG22/7; SF/TQ |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (M12 connector) |
| 難燃性（規格・規制） | according to EN 60332-1-2 |
| その他の耐性（規格・規制） | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| リターンロス（RL）（規格と規制） | 25 dB (with 1 MHz) |
| 接触キャリア材料（周囲条件） | TPU GF |
| 接触面材質（周囲条件） | Ni/Au |
| 材質（成分）（特性ヘッド1） | CuSn (Contact) |
| 耐油性（規格・規制） | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| 周囲温度（動作）（一般データ） | -40 °C ... 90 °C |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| シールド減衰（規格と規制） | 60 dB (up to 1000 MHz) |
| 結合抵抗（規格・規制） | < 13.00 mΩ/m (f = 1 MHz) |
| 導体抵抗（規格・規制） | ≤ 54.4 Ω/km |
| 信号の種類/カテゴリー（規格および規制） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| GRPの引張強度（規格と規制） | ≤ 60 N (temporary) |
| 絶縁抵抗（規格・規制） | ≥ 5 GΩ*km |
| 規格・仕様（特性項目2） | M12 connector IEC 61076-2-101 |
| 煙の濃度（基準および規制） | EN 61034-2 |
| 外装シース、色（規格・規制） | black |
| 公称電圧、ケーブル（規格および規制） | 125 V |
| 外皮の厚さ（規格・規則） | 1 mm |
| 外装シース材質（規格・規則） | PE-X |
| 試験電圧コア/コア（規格および規制） | 1000 V AC (50 Hz, 1 min.) |
| 導体断面積（規格および規制） | 4x 0.34 mm² |
| 挿入/引き抜きサイクル（特性ヘッド1） | ≥ 750 |
| 試験電圧コア/シールド（規格および規制） | 1000 V AC (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 939 |
| ケーブル外径D（規格・規制） | 6.6 mm ±0.2 mm |
| 極数（ピンコネクタパターン）（一般データ） | 4 |
| 材料導体絶縁（規格および規制） | Cell PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 85 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.25 mm |
| 寸法図RJ45プッシュプルコネクタ、IP67（図面） | |
| 鉄道車両の防火対策（規格・規則） | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| 絶縁体を含むコア径（規格・規制） | 1.4 mm ±0.1 mm |
| 回路図コネクタピン配置プラグRJ45（図面） | |
| UL 94準拠の難燃性評価（特性項目2） | V0 |
| 近端クロストーク減衰（NEXT）（規格および規制） | 76 dB (with 1 MHz) |
| 極数（ピンコネクタパターン）（特性ヘッド1） | 4 (8) |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 6 x D |
| 電力合計近端クロストーク減衰量（PSNEXT）（規格および規制） | 73 dB (with 1 MHz) |
製品説明
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, M12 straight connector, coding: D SPEEDCON / IP65, a RJ45 Push-pull / IP67 straight connector, cable length: 4 m, Item tested
