NBC-MSX/0,35-94S SCO RAIL

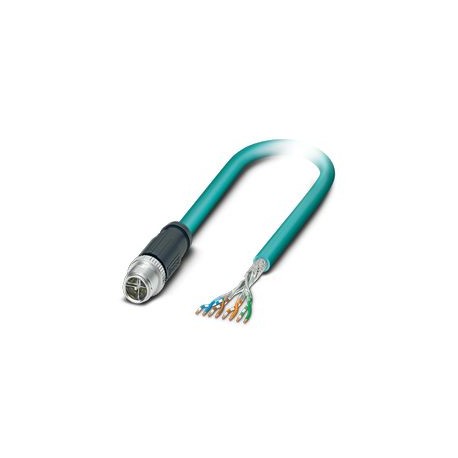

NBC-MSX/0,35-94S SCO RAIL 1580186 PHOENIX CONTACT Network cable, CAT6A Ethernet (10 GBit/s), 8-pole, M12 SPE..
$27.05米ドル
415 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M12 SPEEDCON
コーディング:X
減衰:0.25 dB (with 1 MHz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M12 SPEEDCON |
| コーディング | X |
| 減衰 | 0.25 dB (with 1 MHz) |
| 材料 | CuZn (Contact) |
| シールド | Tinned copper braided shield |
| バスシステム | Ethernet |
| ケーブルタイプ | Ethernet BETAtrans®railway application CAT7 |
| 応用 | Network |
| コーディングタイプ | X (Data) |
| センサータイプ | Ethernet |
| ケーブル長 | 0.35 m |
| ケーブル重量 | 59 kg/km |
| ハロゲンフリー | in accordance with EN 50267-2-1 |
| ロックタイプ | SPEEDCON |
| 製品タイプ | Data cable preassembled |
| 信号速度 | 0.78 c |
| 銅の重り | 28 kg/km |
| 全体的なひねり | 4 pairs, twisted |
| ツイストペア | 2 cores to the pair |
| 信号実行時間 | 4.4 ns/m |
| ステータス表示 | No |
| 波動インピーダンス | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線 | 26 |
| ケーブル構造 | 4x2xAWG26/7; S/FTP |
| ケーブル抵抗 | ≤ 145 Ω/km |
| 難燃性 | in accordance with EN 60332-1-2 |
| その他の抵抗 | Resistant to fuel in accordance with EN 50306-4, 168 hours at 70°C, IRM 903 |
| 抗張力 | ≤ 60 N (temporary) |
| 耐油性 | in accordance with EN 50306-4, 72 hours at 100°C, IRM 902 |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 0.5 A |
| 公称電圧UN | 48 V AC |
| シールド減衰 | 60 dB (up to 1000 MHz) |
| 単線、カラー | white-blue, white-orange, white-green, white-brown |
| 特別な特性 | HL1-HL3 |
| 結合抵抗 | 5.00 mΩ/m (at 10 MHz) |
| 寸法図 | |
| ポジション数 | 8 |
| 伝送媒体 | Copper |
| 動作容量 | 44 nF (per kilometer) |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 信号の種類/カテゴリ | Ethernet CAT6A, 10 Gbps |
| 標準指定 | M12 connector |
| 煙の濃度 | EN 61034-2 |
| 外装シース、カラー | black |
| 公称電圧、ケーブル | 125 V AC (Uo) |
| 外装材 | PE-X |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 1000 V AC (50 Hz, 1 min.) |
| ペアシールドの種類 | Aluminum-lined polyester foil |
| 導体断面積 | 4x 2x 0.14 mm² |
| ケーブル外径 | 6.6 mm ±0.2 mm |
| 戻り減衰（RL） | 24 dB (with 1 MHz) |
| 干渉抑制 | 90 dB (up to 1000 MHz) |
| 材質電線絶縁体 | Cell PE |
| 試験電圧 コア/シールド | 1000 V AC (50 Hz, 1 min.) |
| ケーブルタイプ（略称） | 94S |
| ケーブル絶縁抵抗 | ≥ 5 GΩ*km |
| クロストーク減衰（ACR） | 100 dB (with 1 MHz) |
| 絶縁体を含む線径 | 1.05 mm ±0.1 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.16 mm |
| 鉄道車両の防火対策 | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| 近端クロストーク減衰（NEXT） | 100 dB (with 1 MHz) |
| 伝送特性（カテゴリー） | CAT6A |
| 最小曲げ半径、固定設置 | 6 x D |
| 電力合計クロストーク減衰（PS-ACR） | 97 dB (with 1 MHz) |
| 電力合計近端クロストーク減衰（PSNEXT） | 97 dB (with 1 MHz) |
製品説明
Network cable
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
