NBC-MSY/ 1,0-94H SCO

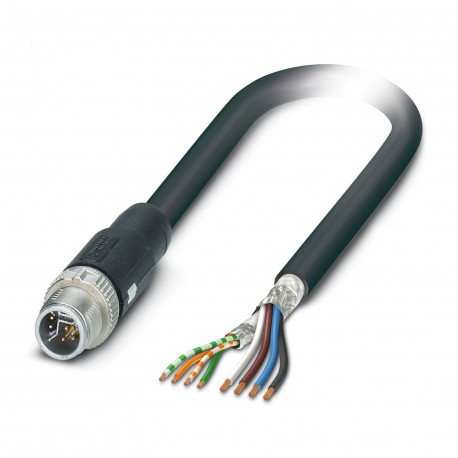

NBC-MSY/ 1,0-94H SCO 1407487 PHOENIX CONTACT Hybrid cable
$0.00米ドル
3924 在庫あり
主な仕様
GTIN:4046356777667
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1407487
カタログページ:Page 409 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356777667 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1407487 |
| カタログページ | Page 409 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| （一般データ） | Zinc die-cast, nickel-plated (Screw connection) |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 色（一般データ） | black |
| 関税番号 | 85444210 |
| （周囲条件） | 50 V DC (Power and data) |
| コーディング（一般データ） | Y (Hybrid) |
| トルク（一般データ） | 0.4 Nm |
| シールド（一般データ） | yes |
| ヘッドタイプ（一般データ） | Plug straight M12 SPEEDCON / IP67 |
| 注記（周囲条件） | Further products with variable cable type and variable cable length can be found in the accessories section |
| （基準および規制） | -30 °C ... 70 °C (cable, flexible installation) |
| 色（特性ヘッド1） | black |
| 保護等級（寸法） | IP65 |
| ヘッドタイプ（特性ヘッド1） | free cable end |
| 定格電圧（周囲条件） | 48 V AC (Power and data) |
| 材質（成分）（一般データ） | CuZn (Contact) |
| 絶縁抵抗（一般データ） | ≥ 100 MΩ |
| 1個あたりの重量（梱包を除く） | 109.800 g |
| 接触材料（周囲条件） | CuZn |
| ケーブルの長さ（主要商業データ） | 1 m |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | Ethernet hybrid |
| 減衰（基準と規制） | 6 dB (at 4 МHz) |
| 配線色（規格・規制） | White/orange, orange, white/green, green, white, blue, brown, black |
| 加速（基準と規制） | 3 m/s² |
| ケーブル重量（規格および規制） | 87 kg/km |
| ハロゲンフリー（規格・規制） | according to IEC 60754 |
| ポジション数（周囲条件） | 8 |
| UL AWMスタイル（規格と規制） | 20963 (80°C/30 V) |
| 全体的なひねり（基準と規制） | 1 star quad and 4 wires with 2 fillers |
| 信号の種類/カテゴリ（周囲条件） | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| 挿入/離脱サイクル（一般データ） | ≥ 100 |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-113 |
| 波動インピーダンス（規格・規制） | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| AWG信号線（規格と規制） | 26 |
| ケーブル構造（規格と規制） | 1x4xAWG26+1x4xAWG20 |
| ループ抵抗（規格と規制） | ≤ 280.00 Ω/km (Data) |
| 40°Cでの定格電流（周囲条件） | 6 A (Power) |
| 横断経路（基準と規制） | 4.5 m |
| 通過速度（基準および規制） | 3 m/s |
| AWG電源（規格と規制） | 20 |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (M12 connector) |
| 難燃性（規格・規制） | in acc. with UL 1581, section 1061 |
| その他の耐性（規格・規制） | Low adhesion |
| 接触キャリア材料（周囲条件） | PP / PA 6 GF |
| 接触面材質（周囲条件） | Ni/Au |
| 耐油性（規格・規制） | according to IEC 60811-2-1 |
| 規格名称（特性項目2） | M12 connector |
| 周囲温度（動作）（一般データ） | -25 °C ... 90 °C |
| 導体材料（規格・規制） | Bare Cu litz wires |
| シールド減衰（規格と規制） | ≥ 80 dB (30 MHz ... 125 MHz) |
| 特別な特性（規格と規制） | Free of substances which would hinder coating with paint or varnish |
| 規格・規制（特性項目2） | IEC 61076-2-113 |
| 動作容量（規格および規制） | nom. 50 nF (per kilometer) |
| 信号の種類/カテゴリー（規格および規制） | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| GRPの引張強度（規格と規制） | 70 N (in accordance with DIN EN 50565-1 for flexible installation) |
| 絶縁抵抗（規格・規制） | ≥ 5 GΩ*km |
| 差動インピーダンス（規格と規制） | 100 Ω ±5 % (at 100 MHz) |
| 外装シース、色（規格・規制） | black RAL 9005 |
| 公称電圧、ケーブル（規格および規制） | ≤ 50 V (Peak value, not for high-power applications) |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 1500 V (50 Hz, 1 min.) |
| 導体断面積（規格および規制） | 4x 0.15 mm² (Data) |
| 光シールドカバー（規格および規制） | 85 % |
| 曲げサイクル数（規格および規制） | 2000000 |
| 試験電圧コア/シールド（規格および規制） | 1500 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 94H |
| ケーブル外径D（規格・規制） | 7.6 mm ±0.2 mm |
| 極数（ピンコネクタパターン）（一般データ） | 8 (4+4) |
| 材料導体絶縁（規格および規制） | PP (Data) |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.05 mm (Data) |
| 導体構造、電圧供給（規格・規制） | 19x 0.20 mm |
| 近端クロストーク減衰（NEXT）（規格および規制） | 56.3 dB (at 4 МHz) |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Hybrid cable, CAT5 hybrid Ethernet (100 MBit/s), 8-pole, halogen-free PUR, black RAL 9005, shielded, M12 SPEEDCON / IP67 straight connector, encoding: Y, free cable end, cable length: 1 m, Power with
