NBC-MSY/ 5,0-94H/MSY SCO

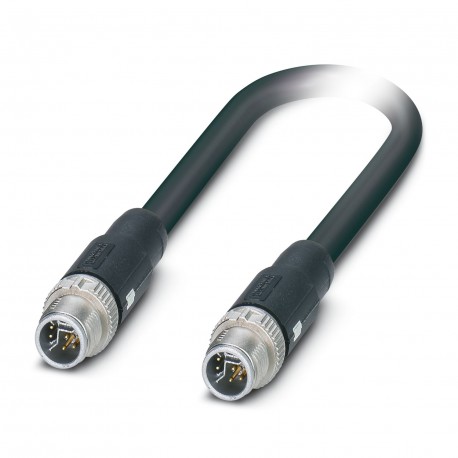

NBC-MSY/ 5,0-94H/MSY SCO 1407493 PHOENIX CONTACT Hybrid cable
$0.00米ドル
3905 在庫あり
主な仕様
:50 V DC (Power and data)
タイプ:M12 Plug, straight, 8-position, shielded (Advanced Shielding Technology), Keying: Y
コーディング:Y
一般的な:Further products with variable cable type and variable cable length can be found in the accessories section
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 50 V DC (Power and data) | |
| タイプ | M12 Plug, straight, 8-position, shielded (Advanced Shielding Technology), Keying: Y |
| コーディング | Y |
| 一般的な | Further products with variable cable type and variable cable length can be found in the accessories section |
| シールド | Advanced Shielding Technology |
| バスシステム | Ethernet |
| ケーブルタイプ | Ethernet hybrid [94H] |
| 応用 | Standard |
| センサータイプ | Ethernet hybrid |
| ケーブル長 | 5 m |
| ケーブル重量 | 87 kg/km |
| ハロゲンフリー | according to IEC 60754 |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 20963 (80°C/30 V) |
| マテリアルシール | FKM |
| 全体的なひねり | 1 star quad and 4 wires with 2 fillers |
| ステータス表示 | no |
| 波動インピーダンス | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| AWG信号線 | 26 |
| ループ抵抗 | ≤ 280.00 Ω/km (Data) |
| 難燃性 | in acc. with UL 1581, section 1061 |
| 材料接触 | CuZn |
| その他の抵抗 | Low adhesion |
| 抗張力 | 70 N (in accordance with DIN EN 50565-1 for flexible installation) |
| 耐油性 | according to IEC 60811-2-1 |
| 締め付けトルク | 0.4 Nm |
| 導体材料 | Bare Cu litz wires |
| 素材グリップ本体 | TPU, hardly inflammable, self-extinguishing |
| 公称電流IN | 6 A (Power) |
| 公称電圧UN | 48 V AC (Power and data) |
| シールド減衰 | 6 dB (at 4 МHz) |
| 単線、カラー | white/orange, orange, white/green, green, white, blue, brown, black |
| 特別な特性 | Free of substances which would hinder coating with paint or varnish |
| 導体構造 | 1x4xAWG26 + 1x4xAWG20 |
| 汚染度 | 3 |
| 寸法図 | M12 hybrid plug pin assignment, 8-pos., Y-coded, pin side view |
| ポジション数 | 8 |
| 伝送媒体 | Copper |
| 動作容量 | nom. 50 nF (per kilometer) |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | III |
| 信号の種類/カテゴリ | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| 規格・規制 | IEC 61076-2-113 |
| 差動インピーダンス | 100 Ω ±5 % (at 100 MHz) |
| 外装シース、カラー | black RAL 9005 |
| 公称電圧、ケーブル | ≤ 50 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 1500 V (50 Hz, 1 min.) |
| 導体断面積 | 4x 0.15 mm² (Data) |
| ケーブル外径 | 7.60 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 材質接触キャリア | PA 6.6 |
| 材料接触面 | Ni/Au |
| 材質電線絶縁体 | PP (Data) |
| 規格/仕様 | IEC 61076-2-113 |
| 試験電圧 コア/シールド | 1500.00 V (50 Hz, 1 min.) |
| 材質 ネジ接続 | Die-cast zinc, nickel-plated |
| 挿入/離脱サイクル | ≥ 100 |
| 絶縁体を含む線径 | 1.05 mm (Data) |
| 周囲温度（動作） | -25 °C ... 85 °C |
| 導体構造信号線 | 19x 0.10 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 2000000, Traversing path: 4.5 m, Traversing rate: 3 m/s, Acceleration: 4 m/s² |
| 近端クロストーク減衰（NEXT） | 56.3 dB (at 4 МHz) |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 38 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 76 mm |
製品説明
Hybrid cable, CAT5 hybrid Ethernet (100 MBit/s), 8-pole, halogen-free PUR, black RAL 9005, shielded, M12 SPEEDCON / IP67 straight connector, encoding: Y, a M12 SPEEDCON / IP67 straight connector, enco
