NBC-R4AC/10G-R4AC/10G-94F/2,0

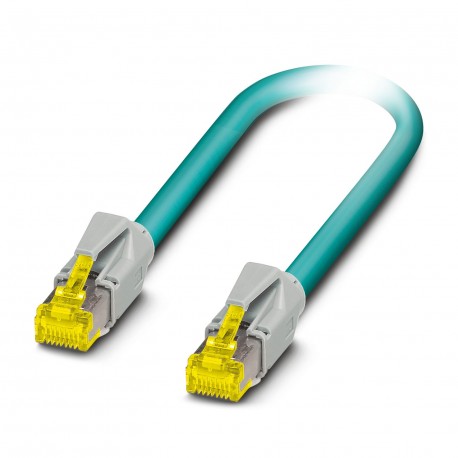

NBC-R4AC/10G-R4AC/10G-94F/2,0 1408360 PHOENIX CONTACT Patch cable
$0.00米ドル
3479 在庫あり
主な仕様
GTIN:4046356805056
（ケーブル）:No hazardous substances above threshold values
注文キー:1408360
カタログページ:Page 406 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356805056 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1408360 |
| カタログページ | Page 406 (C-2-2017) |
| 梱包単位 | 1 pc |
| （一般データ） | -20 °C ... 80 °C (cable, flexible installation) |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| シールド（一般データ） | Tinned copper braided shield |
| ケーブルタイプ（一般データ） | Ethernet 10 Gbit |
| 減衰（一般データ） | 3.1 dB (with 1 MHz) |
| 配線色（一般データ） | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| ケーブル重量（一般データ） | 42 kg/km |
| ハロゲンフリー（一般データ） | according to IEC 60754-1 |
| UL AWM スタイル (一般データ) | 20963 (80°C/30 V) |
| 全体的なねじれ（一般データ） | 4 pairs for core |
| ツイストペア（一般データ） | 2 cores to the pair |
| ケーブル容量（一般データ） | 47 nF/km |
| 信号実行時間（一般データ） | 5.13 ns/m |
| 波動インピーダンス（一般データ） | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線（一般データ） | 26 |
| ケーブル構造（一般データ） | 4x2xAWG26/7; S/FTP |
| ループ抵抗（一般データ） | ≤ 290.00 Ω/km |
| 難燃性（一般データ） | according to IEC 60332-1-2 |
| リターンロス（RL）（一般データ） | 20 dB (with 1 MHz) |
| 耐油性（一般データ） | in accordance with DIN EN 60811-2-1 |
| 導体材料（一般データ） | Bare Cu litz wires |
| 保護等級（寸法） | IP20 |
| シールド減衰（一般データ） | ≥ 80 dB (at 30 ... 100 MHz) |
| 定格電圧（周囲条件） | 48 V |
| 信号の種類/カテゴリ（一般データ） | Ethernet CAT6A, 10 Gbps |
| GRPの引張強度（一般データ） | ≤ 100 N |
| 絶縁抵抗（一般データ） | ≥ 500 MΩ*km |
| 1個あたりの重量（梱包を除く） | 109.400 g |
| 外装シース、色（一般データ） | water blue RAL 5021 |
| ケーブルの長さ（主要商業データ） | 2.00 m |
| 公称電圧、ケーブル（一般データ） | ≤ 100 V |
| 外皮厚さ（一般データ） | 0.65 mm |
| 外装シース材質（一般データ） | PUR |
| 試験電圧 コア/コア（一般データ） | 700 V (50 Hz, 1 min.) |
| ペアシールドの種類（一般データ） | Aluminum-lined foil |
| 導体断面積（一般データ） | 4x 2x 0.14 mm² |
| 光シールドカバー（一般データ） | 70 % |
| 試験電圧 コア/シールド (一般データ) | 700 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称）（一般データ） | 94F |
| ケーブル外径D（一般データ） | 6.4 mm ±0.2 mm |
| ポジション数（周囲条件） | 8 |
| 定格電圧（III/3）（周囲条件） | 72 V (DC) |
| 40°Cでの定格電流（周囲条件） | 0.5 A |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C (RJ45 connector) |
| 材料導体絶縁体（一般データ） | Foamed PE |
| 周囲温度（動作）（一般データ） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（一般データ） | 7x 0.16 mm |
| 周囲温度（設置）（一般データ） | -20 °C ... 80 °C |
| 絶縁体を含むコア径（一般データ） | 1.04 mm |
| 近端クロストーク減衰（NEXT）（一般データ） | 75.3 dB (with 1 MHz) |
| 周囲温度（保管/輸送）（一般データ） | -20 °C ... 80 °C |
| 最小曲げ半径、固定設置（一般データ） | 4 x D |
| 代替の短い製品説明（周囲条件） | Patch cable |
| 最小曲げ半径、フレキシブルな設置（一般データ） | 8 x D |
| 電力合計近端クロストーク減衰量（PSNEXT）（一般データ） | 72.3 dB (with 1 MHz) |
製品説明
Patch cable, CAT6A, 4 pairs, shielded, non-cross connection (Line), made on both sides with RJ45/IP20 plug-in connectors, outer sheath material: PUR, length: 2.0 m
