NBC-R4ACR/1,0-93M/R4ACR

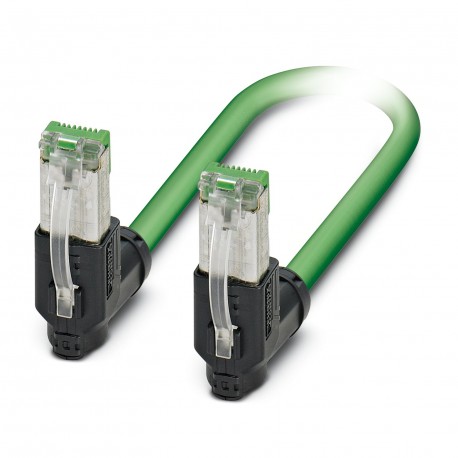

NBC-R4ACR/1,0-93M/R4ACR 1420385 PHOENIX CONTACT Patch cable
$0.00米ドル
3795 在庫あり
主な仕様
:Ni/Au (Contact surface)
タイプ:Plug angled RJ45
材料:CuSn (Contact)
シールド:Aluminum-coated foil, tinned copper braided shield
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Ni/Au (Contact surface) | |
| タイプ | Plug angled RJ45 |
| 材料 | CuSn (Contact) |
| シールド | Aluminum-coated foil, tinned copper braided shield |
| ケーブルタイプ | PROFINET stranded CAT5 |
| センサータイプ | PROFINET |
| ケーブル長 | 1.00 m |
| ケーブル重量 | 65 kg/km |
| ハンドルカラー | black |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 20236 (80°C/30 V) |
| 全体的なひねり | Star quad |
| 定格電流 | 1.75 A |
| 信号実行時間 | 5.3 ns/m |
| ステータス表示 | no |
| 波動インピーダンス | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線 | 22 |
| ケーブル構造 | 1x4xAWG22/7, SF/TQ |
| ループ抵抗 | ≤ 120.00 Ω/km |
| スロット数 | 1 |
| 記事の改訂 | 03 |
| 接触材料 | CuSn |
| ハウジング材質 | PA 6.6 |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 1 A |
| 公称電圧UN | 48 V |
| 単線、カラー | white, yellow, blue, orange |
| 伝送速度 | 100 Mbps |
| 結合抵抗 | ≤ 20.00 mΩ/m (at 10 MHz) |
| 汚染度 | 1 |
| 寸法図 | |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| 動作容量 | 52 pF |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | I |
| 信号の種類/カテゴリ | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 定格電圧（III/3） | 72 V (DC) |
| 外装シース、カラー | green RAL 6018 |
| 材質、内鞘 | PVC |
| 公称電圧、ケーブル | 600 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| 導体断面積 | 4x 0.34 mm² |
| ケーブル外径 | 6.50 mm ±0.2 mm |
| 厚さ、外皮 | approx. 0.90 mm |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PE |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称） | 93M |
| ケーブル絶縁抵抗 | ≥ 500 MΩ*km |
| 挿入/離脱サイクル | ≥ 750 |
| 絶縁体を含む線径 | approx. 1.5 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (Cable, flexible installation) |
| 導体構造信号線 | 7x 0.25 mm |
| 信号コンタクトあたりの挿入力 | 50.00 N |
| 信号接点あたりの抽出力 | 30 N |
| 近端クロストーク減衰（NEXT） | 80 dB (with 1 MHz) |
| UL 94準拠の難燃性評価 | V2 |
| 伝送特性（カテゴリー） | CAT5 (IEC 11801:2002) |
| 最小曲げ半径、固定設置 | 4 x D |
| 最小曲げ半径、柔軟な設置 | 8 x D |
製品説明
Patch cable, protection index: IP20, cable length: 1 m, number of poles: 4, 100 MBit/s, CAT5, material: PA 6.6, PROFINET
