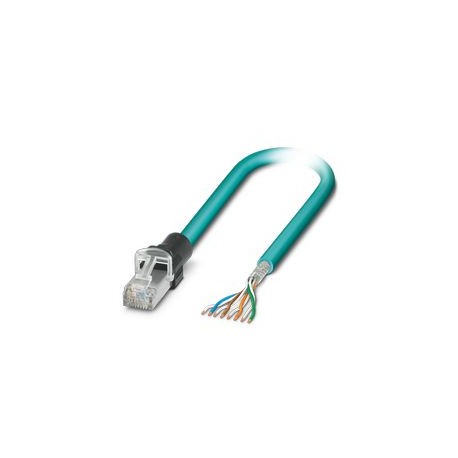

NBC-R4ACS/4,0-94F/OE
NBC-R4ACS/4,0-94F/OE 1500348 PHOENIX CONTACT Patch cable, protection rating: IP20, cable length: 4 m, number..
$53.02米ドル
236 在庫あり
主な仕様
:5.7 dB (at 4 МHz)
タイプ:Plug straight RJ45
幅:13.8 mm
身長:14.8 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 5.7 dB (at 4 МHz) | |
| タイプ | Plug straight RJ45 |
| 幅 | 13.8 mm |
| 身長 | 14.8 mm |
| 長さ | 44.2 mm |
| 減衰 | 3.1 dB (with 1 MHz) |
| シールド | Tinned copper braided shield |
| ケーブルタイプ | Ethernet 10 Gbit |
| センサータイプ | Ethernet |
| ケーブル長 | 4.00 m |
| ケーブルコンセント | straight |
| ケーブル重量 | 42 kg/km |
| ハロゲンフリー | according to IEC 60754-1 |
| ハンドルカラー | black |
| ショートシンボル | 02YSC11Y |
| UL AWMスタイル | 20963 (80°C/30 V) |
| 全体的なひねり | 4 pairs for core |
| 定格電流 | 1.5 A |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | 47 nF/km |
| 信号実行時間 | 5.13 ns/m |
| ステータス表示 | no |
| 波動インピーダンス | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線 | 26 |
| ケーブル構造 | 4x2xAWG26/7; S/FTP |
| ループ抵抗 | ≤ 290.00 Ω/km |
| 接触材料 | CuSn6 |
| 難燃性 | according to IEC 60332-1-2 |
| ハウジング材質 | PP |
| 抗張力 | ≤ 100 N |
| 接続方法 | Pierce connection |
| 耐油性 | in accordance with DIN EN 60811-2-1 |
| 導体材料 | Copper, bare |
| 接触抵抗 | < 20 mΩ |
| シールド減衰 | ≥ 80 dB (at 30 ... 100 MHz) |
| 単線、カラー | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| 伝送速度 | 10 Gbps |
| 汚染度 | 2 |
| 寸法図 | |
| ポジション数 | 8 |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | I |
| 信号の種類/カテゴリ | Ethernet CAT6A, 10 Gbps |
| 絶縁抵抗 | > 1 TΩ |
| 外装シース、カラー | water blue RAL 5021 |
| 公称電圧、ケーブル | ≤ 100 V |
| 外装材 | PUR |
| テスト電圧 コア/コア | 700 V (50 Hz, 1 min.) |
| ペアシールドの種類 | Aluminum-lined foil |
| 導体断面積 | 4x 2x 0.14 mm² |
| ケーブル外径 | 6.4 mm ±0.2 mm |
| 光シールドカバー | 70 % |
| 戻り減衰（RL） | 20 dB (with 1 MHz) |
| 厚さ、外皮 | 0.65 mm |
| 接触キャリア材料 | PC |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | Foamed PE |
| 規格/仕様 | IEC 60603-7 |
| 試験電圧 コア/シールド | 700 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称） | 94F |
| ケーブル絶縁抵抗 | ≥ 500 MΩ*km |
| 挿入/離脱サイクル | ≥ 750 |
| 絶縁体を含む線径 | 1.04 mm |
| 周囲温度（動作） | -20 °C ... 80 °C (Cable, flexible installation) |
| 導体構造信号線 | 7x 0.16 mm |
| 信号コンタクトあたりの挿入力 | 50.00 N |
| 信号接点あたりの抽出力 | 30 N |
| 近端クロストーク減衰（NEXT） | 75.3 dB (with 1 MHz) |
| UL 94準拠の難燃性評価 | V2 |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C (RJ45 connector) |
| 伝送特性（カテゴリー） | CAT6A |
| 最小曲げ半径、固定設置 | 4 x D |
| 最小曲げ半径、柔軟な設置 | 8 x D |
| 電力合計近端クロストーク減衰（PSNEXT） | 72.3 dB (with 1 MHz) |
製品説明
Patch cable, degree of protection: IP20, cable length: 4 m, number of positions: 8, 10 Gbps, CAT6A, material: PP, connection method: Pierce connection, connection cross section: AWG 26- 26, cable outl
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
