NBC-R4QC/10,0-93B/R4QC

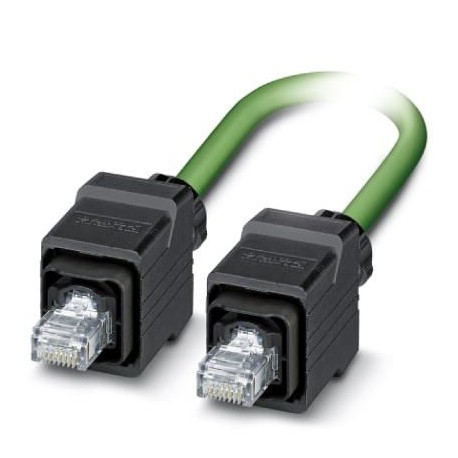

NBC-R4QC/10,0-93B/R4QC 1408980 PHOENIX CONTACT Network cable
$0.00米ドル
3860 在庫あり
主な仕様
GTIN:4046356857109
注記:Made to Order (non-returnable)
（ケーブル）:No hazardous substances above threshold values
注文キー:1408980
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356857109 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1408980 |
| カタログページ | Page 399 (C-2-2017) |
| 梱包単位 | 1 pc |
| （一般データ） | PA GF (Housing) |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 色（一般データ） | black |
| 関税番号 | 85444210 |
| （特性ヘッド1） | PA GF (Housing) |
| （基準および規制） | -40 °C ... 70 °C (cable, flexible installation) |
| 色（特性ヘッド1） | black |
| 保護等級（寸法） | IP67 (RJ45 connector) |
| ロックタイプ（周囲条件） | Push Pull |
| 定格電圧（周囲条件） | 50 V |
| 材質（成分）（一般データ） | CuSn (Contact) |
| 1個あたりの重量（梱包を除く） | 741.900 g |
| ケーブルの長さ（主要商業データ） | 10.00 m |
| シールド（規格と規制） | Aluminum-coated foil, tinned copper braided shield |
| ケーブルの種類（規格と規制） | PROFINET PVC stranded CAT5 |
| 減衰（基準と規制） | 2.1 dB (with 1 MHz) |
| 配線色（規格・規制） | White, yellow, blue, orange |
| ケーブル重量（規格および規制） | 67 kg/km |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 4 |
| 信号速度（規格と規制） | 0.66 c |
| UL AWMスタイル（規格と規制） | 21694 |
| 全体的なひねり（基準と規制） | Star quad |
| 過電圧カテゴリー（周囲条件） | I |
| 挿入/離脱サイクル（一般データ） | ≥ 750 |
| 定格電圧（III/3）（周囲条件） | 72 V (DC) |
| 信号実行時間（規格と規制） | 5.3 ns/m |
| 基準/規制（周囲条件） | IEC PAS 61076-3-117 |
| 波動インピーダンス（規格・規制） | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線（規格と規制） | 22 |
| ケーブル構造（規格と規制） | 1x4xAWG22/7; SF/TQ |
| ループ抵抗（規格と規制） | ≤ 120.00 Ω/km |
| 40°Cでの定格電流（周囲条件） | 1 A |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C (RJ45 connector) |
| 難燃性（規格・規制） | according to UL 1685 (CSA FT 4) |
| その他の耐性（規格・規制） | UV resistant According to UL 1581, Section 1200 |
| 材質（成分）（特性ヘッド1） | CuSn (Contact) |
| 耐油性（規格・規制） | Resistant to oil to a limited extent |
| 周囲温度（動作）（一般データ） | -40 °C ... 70 °C |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| 規格・規制（特性項目2） | IEC PAS 61076-3-117 |
| 結合抵抗（規格・規制） | ≤ 20.00 mΩ/m (at 10 MHz) |
| 信号の種類/カテゴリー（規格および規制） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 絶縁抵抗（規格・規制） | ≥ 500 MΩ*km |
| 外装シース、色（規格・規制） | green RAL 6018 |
| 材質、内シース（規格・規制） | PVC |
| 公称電圧、ケーブル（規格および規制） | 600 V |
| 外皮の厚さ（規格・規則） | approx. 0.9 mm |
| 外装シース材質（規格・規則） | PVC |
| 試験電圧コア/コア（規格および規制） | 2000 V (50 Hz, 1 min.) |
| 導体断面積（規格および規制） | 4x 0.34 mm² |
| 光シールドカバー（規格および規制） | 85 % |
| 挿入/引き抜きサイクル（特性ヘッド1） | ≥ 750 |
| 試験電圧コア/シールド（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 93B |
| ケーブル外径D（規格・規制） | 6.5 mm ±0.2 mm |
| 周囲温度（動作）（特性ヘッド1） | -40 °C ... 70 °C |
| 材料導体絶縁（規格および規制） | PE |
| 代替の短い製品説明（周囲条件） | PROFINET cable |
| 周囲温度（動作）（規格・規制） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.25 mm |
| 周囲温度（設置）（規格・規制） | -20 °C ... 60 °C |
| 絶縁体を含むコア径（規格・規制） | 1.55 mm |
| UL 94準拠の難燃性評価（特性項目2） | V0 |
| 近端クロストーク減衰（NEXT）（規格および規制） | 80 dB (with 1 MHz) |
| 周囲温度（保管・輸送）（規格・規制） | -50 °C ... 70 °C |
| 最小曲げ半径、固定設置（規格および規制） | 3 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 7 x D |
製品説明
Ready-made PROFINET cable, CAT 5e, shielded, star quads, flexible AWG 22 (7 wires), RAL 6018 (yellow green), RJ45/IP67 connector plastic push pull housing in RJ45/IP67 connector plastic push pull hous
