NEF 1-3

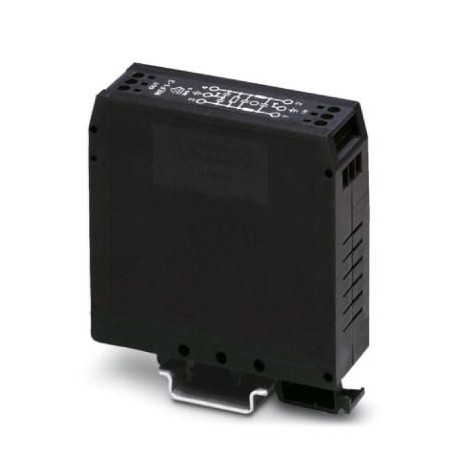

NEF 1- 3 2794110 PHOENIX CONTACT EMC filter
$0.00米ドル
4695 在庫あり
主な仕様
GTIN:4017918072803
注文キー:2794110
（一般的な）:2x 2.2 nF (Y2)
カタログページ:Page 187 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918072803 |
| 注文キー | 2794110 |
| （一般的な） | 2x 2.2 nF (Y2) |
| カタログページ | Page 187 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 60939-2 |
| 容量（一般） | 2x 100 nF (X2) |
| 関税番号 | 85363010 |
| （周囲条件） | VDE 0110-1 |
| 定格電流（一般） | 3 A (40 °C) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 84.15 mm |
| 幅（主要商業データ） | 25 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 79.4 mm |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 0.5 mA |
| 直列誘導性（一般） | 2x 2.7 mH (with current compensation) |
| 保護等級（寸法） | IP20 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 入力減衰aE、対称（一般） | > 55 dB (50 Ω / 1 MHz) |
| 最大必要バックアップヒューズ（一般） | 3 A (gL) |
| 1個あたりの重量（梱包を除く） | 85.120 g |
| ハウジング材質（周囲条件） | PA |
| 入力減衰aE、非対称（一般） | > 35 dB (50 Ω / 1 MHz) |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Screw connection |
| 締め付けトルク（保護回路） | 0.8 Nm |
| 最大連続電圧UC（一般） | 264 V AC (L-N) |
| 作用方向（周囲条件） | 1L-N & N-PE |
| ポジション数（周囲条件） | 2 |
| 接続方法 IN（保護回路） | Screw terminal blocks |
| 接続方法 OUT（保護回路） | Screw terminal blocks |
| 規格・仕様（接続データ） | IEC 60939-2 |
| 周囲温度（動作）（寸法） | -25 °C ... 100 °C (HMF) |
| 動作有効電流 ICat UC (一般) | ≤ 0.25 mA |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-2 |
| 空間距離および沿面距離の規格（周囲条件） | IEC 60664-1 |
製品説明
Pest filter with universal foot for mounting on NS 32 and NS 35/7.5, nominal current: 3 A
