OPT-5DC/ 24DC/ 5

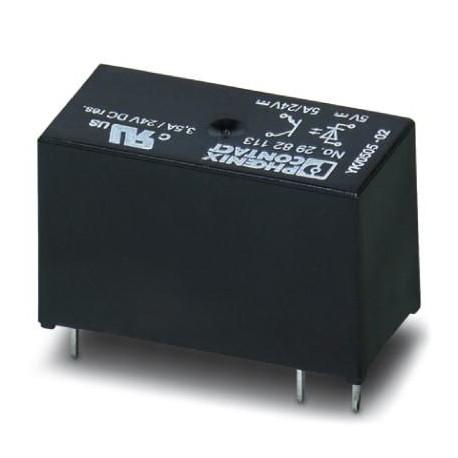

OPT- 5DC/ 24DC/ 5 2982113 PHOENIX CONTACT Miniature solid-state relay
$0.00米ドル
3550 在庫あり
主な仕様
GTIN:4017918989774
注記:Made to Order (non-returnable)
注文キー:2982113
（一般的な）:EN 50178
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918989774 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2982113 |
| （一般的な） | EN 50178 |
| カタログページ | Page 310 (C-5-2017) |
| 梱包単位 | 10 pc |
| （入力データ） | Surge protection |
| （出力データ） | EN 50178 |
| 原産国 | HU (Hungary) |
| 関税番号 | 85364190 |
| 断熱材（一般） | Basic insulation |
| 指定（一般） | Standards/regulations |
| 最小注文数量 | 10 pc |
| 指定（出力データ） | Standards/regulations |
| 深さ（主要な商業データ） | 15.7 mm |
| 出力回路（入力データ） | 2-wire, floating |
| 幅（主要商業データ） | 12.7 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 29 mm |
| 動作モード（出力データ） | 100% operating factor |
| 汚染度（一般） | 2 |
| 過電圧カテゴリー（一般） | III |
| 取り付け位置（出力データ） | any |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Reverse polarity protection |
| 汚染度（出力データ） | 2 |
| 出力電圧範囲（入力データ） | 3 V DC ... 33 V DC |
| 保護等級（出力データ） | RT III (wash-proof) |
| 過電圧カテゴリー（出力データ） | III |
| 定格絶縁電圧（一般） | 100 V DC |
| アセンブリ命令（出力データ） | In rows with zero spacing |
| 最大突入電流（入力データ） | 15 A (10 ms) |
| 出力公称電圧（入力データ） | 24 V DC |
| 規格・規制（出力データ） | IEC 60664 |
| 1個あたりの重量（梱包を除く） | 11.060 g |
| サージ電圧保護（入力データ） | > 33 V DC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| テスト電圧入出力（出力データ） | 2.5 kV (50 Hz, 1 min.) |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 入力電圧範囲（周囲条件） | 4 V DC ... 6 V DC |
| 連続電流の制限（入力データ） | 5 A (see derating curve) |
| 保護回路/部品（入力データ） | Polarity protection diode |
| 標準に準拠した接続（一般） | CUL |
| 標準的な応答時間（周囲条件） | 10 µs |
| 標準的な電源オフ時間（周囲条件） | 400 µs |
| 送信周波数（周囲条件） | 300 Hz |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 公称入力電圧 UN (周囲条件) | 5 V DC |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UN（周囲条件）での標準入力電流 | 9 mA |
| 保護回路/コンポーネント（周囲条件） | Polarity protection diode |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 70 °C |
| UL 94準拠の難燃性評価（出力データ） | V0 |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.2 |
| スイッチング閾値「1」信号電圧（周囲条件） | ≥ 2.5 V |
| 公称条件（周囲条件）での消費電力 | 0.05 W |
| スイッチング閾値「0」信号、電圧（周囲条件） | ≤ 0.8 V |
| 最大限連続電流時の電圧降下（入力データ） | ≤ 200 mV |
製品説明
Plug-in miniature solid-state relay, power solid-state relay, 1 closing contact, input: 5 V DC, output: 3-33 V DC/5 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
