OTTA 2,5-P/P

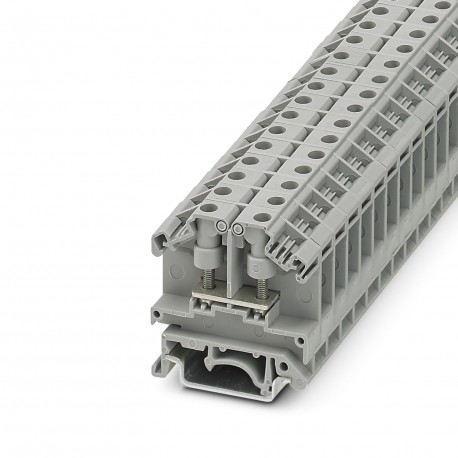

OTTA 2,5-P/P 0790543 PHOENIX CONTACT Universal terminal block with bolt connection, with test socket screws,..
$0.00米ドル
3900 在庫あり
主な仕様
:NS 35/15
色:gray (RAL 7042)
幅:7.6 mm
身長:43.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| NS 35/15 | |
| 色 | gray (RAL 7042) |
| 幅 | 7.6 mm |
| 身長 | 43.5 mm |
| 結果 | Test passed |
| 潜在能力 | 1 |
| 製品タイプ | Bolt connection terminal block |
| ねじ山 | M3 |
| ボルト径 | 3 mm |
| 断面 | 0.1 mm² ... 2.5 mm² |
| 穴径 | 3.2 mm |
| 取り付けタイプ | NS 35/7,5 |
| 仕様 | DIN EN 50155 (VDE 0115-200):2018-05 |
| 行数 | 1 |
| NS 32の深さ | 50.5 mm |
| エンドカバー幅 | 1.5 mm |
| 公称電流 | 24 A |
| 公称電圧 | 800 V (the nominal voltage applies to insulated cable lugs) |
| サイドパネルを開く | Yes |
| 記事の改訂 | 07 |
| 剥ぎ取り長さ | The stripping length depends on the specification provided by the cable lug manufacturer. |
| 露出時間 | 30 s |
| 締め付けトルク | 0.6 ... 0.8 Nm |
| NS 35/15の深さ | 53 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 45.5 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 8 kV |
| 最大負荷電流 | 24 A (with a 2.5 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 2.5 mm² |
| 接続数 | 2 |
| テスト電圧設定点 | 2 kV |
| 断面積範囲 AWG | 24 ... 14 (converted acc. to IEC) |
| DINレール/固定サポート | NS 32/NS 35 |
| 絶縁材料グループ | I |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 2.5 mm² | 0.3 kA |
| UL 94準拠の難燃性評価 | V2 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| リングケーブルラグの識別色：赤 | 1.5 mm² |
| リングケーブルラグの識別色：青 | 2.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 0.77 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
製品説明
Universal terminal with asparagus connection, with threaded females for test sockets, section: 0.1 - 2.5 mm², width: 9 mm, color: grey
