PACT RCP-4000A-1A-D140-10M

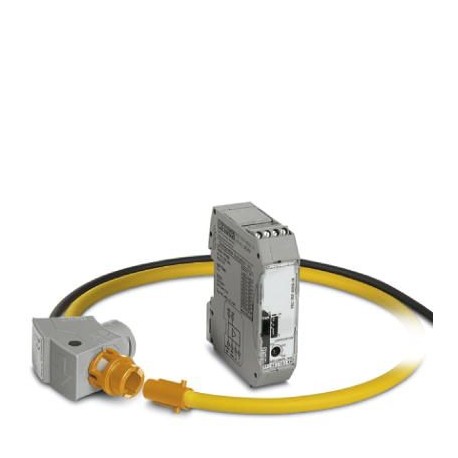

PACT RCP-4000A-1A-D140-10M 1033483 PHOENIX CONTACT Current transformer
$0.00米ドル
4089 在庫あり
主な仕様
GTIN:4055626539218
注文キー:1033483
梱包単位:1 pc
（寸法）:-25 °C ... 85 °C (Measuring transducer)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626539218 |
| 注文キー | 1033483 |
| 梱包単位 | 1 pc |
| （寸法） | -25 °C ... 85 °C (Measuring transducer) |
| 原産国 | DE (Germany) |
| 関税番号 | 85437090 |
| （周囲条件） | IV (600 V, to neutral conductor) |
| トルク（一般データ） | 0.5 Nm ... 0.6 Nm |
| 深度（接続データ） | 70.40 mm |
| 幅（接続データ） | 22.50 mm |
| 高さ（接続データ） | 85.00 mm |
| ねじ山（一般データ） | M3 |
| （測定コイル入力データ） | 107 m (2.5 mm² (AWG 14)) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 最大高度（寸法） | < 2000 m |
| 接続名（一般データ） | Measuring transducer side |
| 断熱（周囲条件） | double insulation |
| 剥離長さ（一般データ） | 7 mm |
| 接続方法（一般データ） | Screw connection |
| 負荷（測定コイル信号出力） | 0 Ω ... 1.5 Ω |
| 1個あたりの重量（梱包を除く） | 440.300 g |
| （測定トランスデューサー信号出力） | 600 V AC (rms CAT IV) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 位相角（測定コイル入力データ） | < 1 ° |
| 消費電力（主要商業データ） | 4 W |
| 定格電力（測定コイル入力データ） | 1.5 VA |
| （測定トランスデューサーの一般データ） | 0.07 %/K (-20°C ... +10°C; both components have the same ambient temperature) |
| 汚染度（周囲条件） | 2 |
| 過電圧カテゴリー（周囲条件） | III (1,000 V, to neutral conductor) |
| 基準/規制（周囲条件） | IEC 61010-1 |
| 試験電圧（一般データ、測定コイル） | 1.5 kV AC (Supply/input and output: 50 Hz, 1 min) |
| 周囲温度（動作）（寸法） | -30 °C ... 80 °C (Measuring coil) |
| 公称電源電圧（主要商用データ） | 24 V DC -20 % ... +25 % |
| 位置誤差（測定トランスデューサ電源） | < 1 % |
| 直線性誤差（測定トランスデューサ電源） | 0.1 % |
| UL、米国/カナダ（一般データ、測定コイル） | UL 508 Listed |
| 周波数範囲（一般データ、測定コイル） | 45 Hz ... 65 Hz |
| 直線性誤差（一般データ、測定コイル） | < 0.5 % (From the range end value) |
| 最大消費電流（主要商用データ） | 190 mA |
| 導体断面積 AWG 最大 (一般データ) | 14 |
| 導体断面積AWG最小値（一般データ） | 24 |
| ハウジング材質（一般データ、測定コイル） | Polyamide |
| 絶縁（測定トランスデューサー信号出力） | double insulation |
| 測定コイル保護等級（寸法） | IP67 (not assessed by UL) |
| 導体断面積（固体最大）（一般データ） | 2.5 mm² |
| 導体断面積（最小）（一般データ） | 0.2 mm² |
| 入力インピーダンス（トランスデューサ入力データの測定） | 27 kΩ (smallest measuring range) |
| 試験電圧（測定トランスデューサ信号出力） | 10.45 kV (DC / 1 min.) |
| コイル材質（測定トランスデューサー信号出力） | Elastollan |
| 消費電流（一般データ、測定コイル） | < 190 mA (at 19.2 V) |
| 絶縁（測定トランスデューサーの一般データ） | double insulation |
| 公称電源電圧範囲（主要商用データ） | 19.2 V DC ... 30 V DC |
| 基本精度（測定トランスデューサー信号出力） | |
| UL、米国/カナダ（測定トランスデューサー信号出力） | UL 61010 Recognized |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C (Measuring coil) |
| 導体断面積（最大可とう性）（一般データ） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般データ） | 0.2 mm² |
| 電流出力信号（測定コイル信号出力） | 0 A AC ... 1 A |
| 設定可能/プログラム可能（コイル入力データの測定） | Via DIP switches |
| ハウジング材質（測定トランスデューサー信号出力） | PC |
| 測定範囲（電流）（測定コイル入力データ） | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
| 測定トランスデューサーの保護等級（寸法） | IP20 |
| 周波数測定範囲（測定トランスデューサー供給） | 40 Hz ... 20000 Hz |
| 最大検出高調波（一般データ、測定コイル） | < 2 kHz |
| 入力信号（50 Hz）（測定トランスデューサ入力データ） | 100 mV (1000 A) |
| 最大伝達誤差（一般データ、測定コイル） | ≤ 0.5 % (From the range end value) |
| 汚染度（測定トランスデューサーの一般データ） | 2 |
| 信号ケーブルの長さ（測定トランスデューサー信号出力） | 3000 mm |
| 出力信号（50 Hz）（測定トランスデューサ信号入力） | 100 mV (no load, at 1,000 A) |
| 過電圧カテゴリー（測定トランスデューサーの一般データ） | III (1,000 V, to neutral conductor) |
| 測定コイルの長さ（測定トランスデューサ信号出力） | 450 mm |
| 定格絶縁電圧（測定変換器信号出力） | 1000 V AC (rms CAT III) |
| 規格・規制（測定トランスデューサーの一般データ） | IEC 61010-1 |
| 測定コイルの直径（測定トランスデューサ信号出力） | 8.3 mm ±0.2 mm |
| 典型的な測定誤差（測定トランスデューサーの一般データ） | < 1 % |
| 温度係数（測定トランスデューサーの一般データ） | 0.005 %/K (+10°C ... +70°C; both components have the same ambient temperature) |
| 導体構造信号線（測定変換器信号出力） | 2x 0.22 mm (Signal (tinned)) |
| PN max時の銅ケーブルの最大距離（測定コイル入力データ） | 32 m (0.75 mm² (AWG 20)) |
| 出力電圧（無負荷動作時）（測定変換器信号入力） | VOUT= M * dI/dt |
| 出力電圧（正弦波、無負荷動作時）（測定トランスデューサ信号入力） | 100 mV (VOUT= 2 * π * M * f * I (M = 0.318 μH; example: At 50 Hz; I = 1,000 A)) |
製品説明
Set consisting of a 1 A measuring transducer and a Rogowski coil with signal line. Rogowski coil length: 450 mm, diameter: 140 mm. Signal line length: 10 m. The Rogowski coil measures AC current from
