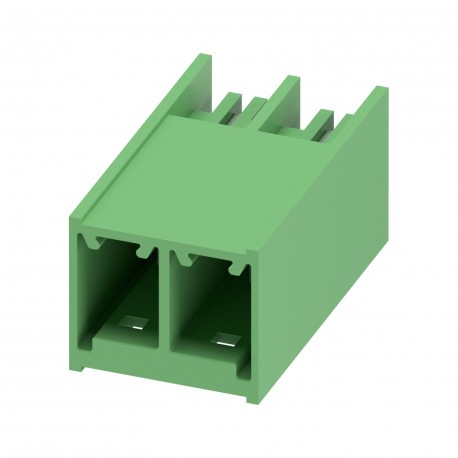

PC 6/ 2-G-7,62
PC 6/ 2-G-7,62 1054546 PHOENIX CONTACT PCB headers, nominal current: 41 A, rated voltage (III/2): 630 V, nom..
$0.00米ドル
3684 在庫あり
主な仕様
GTIN:4055626689531
注文キー:1054546
梱包単位:1 pc
原産国:CN (China)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626689531 |
| 注文キー | 1054546 |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| 関税番号 | 85366930 |
| （主要商業データ） | 1 |
| 最小注文数量 | 50 pc |
| ピッチ（主要商業データ） | 7.62 mm |
| 注記（電気的パラメータ） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| eCl@ss 4.0（分類） | 27260700 |
| eCl@ss 4.1 (分類) | 27260700 |
| eCl@ss 5.0 (分類) | 27260700 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440402 |
| eCl@ss 8.0 (分類) | 27440402 |
| eCl@ss 9.0 (分類) | 27440402 |
| ロック（主要商業データ） | without |
| 公称電圧（項目特性） | 630 V |
| ピッチ（材料データ - ハウジング） | 7.62 mm |
| ピン配置（主要商用データ） | Linear pinning |
| 仕様（周囲条件） | IEC 60664-1:2007-04 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| プラグインシステム（主要商業データ） | POWER COMBICON 6 |
| 1個あたりの重量（梱包を除く） | 5.600 g |
| 寸法a（材質データ - ハウジング） | 7.62 mm |
| 連絡先の種類（主要な商業データ） | Male connector |
| 幅 [ w ] (材質データ - ハウジング) | 15.64 mm |
| 高さ [ h ] (材質データ - ハウジング) | 16.1 mm |
| 長さ [ l ] (材質データ - ハウジング) | 28.2 mm |
| レベル数（主要商業データ） | 1 |
| 記事の範囲（主要な商業データ） | PC 6/..-G |
| 接点材質（電気的パラメータ） | Cu alloy |
| ピン寸法（材料データ - ハウジング） | 1 x 1.2 mm |
| はんだピン[P]（材料データ - ハウジング） | 2.6 mm |
| ポジション数（主要商業データ） | 2 |
| 穴径（製品寸法） | 1.7 mm |
| 潜在的可能性の数（主要な商業データ） | 2 |
| 接続数（主要商業データ） | 2 |
| 絶縁材料（材料データ - 連絡先） | PA GF |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 記事の簡単な説明（主要商業データ） | Feed-through header |
| 定格サージ電圧（II/2）（周囲条件） | 6 kV |
| 表面特性（電気的パラメータ） | Tin-plated |
| 定格サージ電圧（III/2）（周囲条件） | 6 kV |
| 定格サージ電圧（III/3）（周囲条件） | 6 kV |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 定格絶縁電圧（II/2）（周囲条件） | 1000 V |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 13.5 mm |
| 定格絶縁電圧（III/2）（周囲条件） | 630 V |
| 定格絶縁電圧（III/3）（周囲条件） | 630 V |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 空間距離と沿面距離（周囲条件） | IEC 60664-1:2007-04 |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C ... 100 °C (dependent on the derating curve) |
| 最小沿面距離値（II/2）（周囲条件） | 5 mm |
| 最小沿面距離値（III/2）（周囲条件） | 3.2 mm |
| 最小沿面距離値（III/3）（周囲条件） | 8 mm |
| 金属表面接触面積（最上層）（電気的パラメータ） | Tin (2 - 4 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（最上層）（電気的パラメータ） | Tin (2 - 4 µm Sn) |
| 金属表面接触面積（中間層）（電気的パラメータ） | Nickel (1.3 - 3 µm Ni), |
| 金属表面はんだ付け部（中間層）（電気的パラメータ） | Nickel (1.3 - 3 µm Ni) |
| 最小クリアランス - 不均一磁場（II/2）（周囲条件） | 5.5 mm |
| 最小クリアランス - 不均一磁場（III/2）（周囲条件） | 5.5 mm |
| 最小クリアランス - 不均一場（III/3）（周囲条件） | 5.5 mm |
| 規格に準拠した接続（空間距離および沿面距離） | EN-VDE |
| UL 94準拠の難燃性評価（空気空間距離および沿面距離） | V0 |
製品説明
Printed circuit board base housing, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Male, number of potentials: 2, numb
