PC 6/ 2-G1-7,62 BK

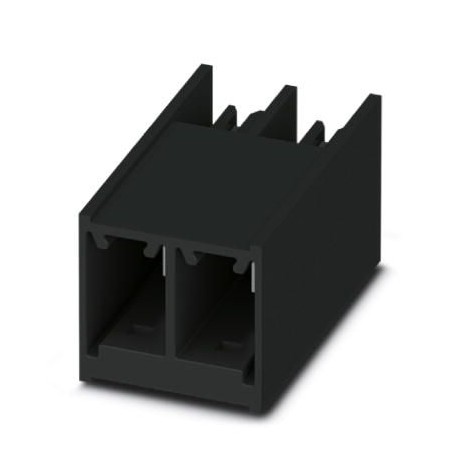

PC 6/ 2-G1-7,62 BK 1717016 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
3338 在庫あり
主な仕様
GTIN:4055626514932
注記:Made to Order (non-returnable)
注文キー:1717016
梱包単位:25 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626514932 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1717016 |
| 梱包単位 | 25 pc |
| 原産国 | CN (China) |
| 関税番号 | 85366930 |
| （周囲条件） | Test passed |
| 最小注文数量 | 25 pc |
| 結果（引き抜き試験） | Test passed |
| ピッチ（主要商業データ） | 7.62 mm |
| サイクル数（引張試験） | 25 |
| 仕様（引抜試験） | IEC 60512-15-1:2008-05 |
| ピッチ（材料データ - ハウジング） | 7.62 mm |
| 定格電流（アイテムプロパティ） | 41 A |
| 寸法試験（引抜試験） | Test passed IEC 60512-1-2:2002-02 |
| 試験結果（周囲条件） | Test passed |
| 寒冷ストレス（耐久性試験（B）） | -40 °C/2 h |
| 仕様（気候試験（D）） | IEC 61984:2008-10 |
| 仕様（温度サイクル） | IEC 61984 |
| 試験仕様（引抜試験） | IEC 61984 |
| 目視検査（引き抜き試験） | Test passed IEC 60512-1-1:2002-02 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| 1ポジションあたりの試験力（引き抜き試験） | 20 N |
| （終端および接続方法） | Test passed |
| プラグインシステム（主要商業データ） | POWER COMBICON 6 |
| 仕様（耐久試験（B）） | ISO 6988:1985-02 |
| 仕様（機械試験（A）） | IEC 60512-9-1:2010-03 |
| 1個あたりの重量（梱包を除く） | 4.600 g |
| 寸法a（材質データ - ハウジング） | 7.62 mm |
| マーキング耐性（引き抜き試験） | Test passed IEC 60068-2-70:1995-12 |
| 熱応力（耐久試験（B）） | 100 °C/168 h |
| 連絡先の種類（主要な商業データ） | Male connector |
| 幅 [ w ] (材質データ - ハウジング) | 15.64 mm |
| 高さ [ h ] (材質データ - ハウジング) | 16.1 mm |
| 長さ [ l ] (材質データ - ハウジング) | 28.2 mm |
| レベル数（主要商業データ） | 1 |
| 腐食ストレス（耐久性試験（B）） | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 偏光とコーディング（引き抜き試験） | Test passed IEC 60512-13-5:2006-02 |
| 記事の範囲（主要な商業データ） | PC 6/..-G1 |
| 接点材質（電気的パラメータ） | Cu alloy |
| ピン寸法（材料データ - ハウジング） | 0.8 x 1 mm |
| はんだピン[P]（材料データ - ハウジング） | 2.6 mm |
| ポジション数（主要商業データ） | 2 |
| 接触抵抗R1（機械試験（A）） | 0.7 mΩ |
| 接触抵抗R2（機械試験（A）） | 0.7 mΩ |
| 絶縁材料（材料データ - 連絡先） | PA GF |
| 定格サージ電圧（III/2）（項目特性） | 6 kV |
| 導体接続試験（周囲条件） | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| 梱包の種類（製品の寸法） | packed in cardboard |
| 記事の簡単な説明（主要商業データ） | Printed-circuit board connector |
| 1パッケージあたりの個数（製品の寸法） | 25 |
| 表面特性（電気的パラメータ） | Tin-plated |
| 電圧（規格に従った機械試験） | 630 V |
| 引抜試験（結線・接続方法） | IEC 60998-2-3:2002-12 |
| 挿入/引き抜きサイクル（機械試験（A）） | 25 |
| 定格絶縁電圧（III/2）（項目特性） | 630 V |
| 引抜強度（1ポジションあたり）（引抜試験） | 16 N |
| 挿入強度（1ポジションあたり）（引抜試験） | 13 N |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 13.5 mm |
| 仕様（空間距離および沿面距離） | IEC 60998-2-3:2002-12 |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 仕様（規格に従った機械試験） | IEC 60664-1:2007-04 |
| 周囲温度（動作）（梱包情報） | -40 °C |
| 名称梱包単位（製品の寸法） | Pcs. |
| 商用周波耐電圧（耐久試験（B）） | 4.26 kV |
| 商用周波数耐電圧（機械試験（A）） | 4.26 kV |
| 結果、保護等級、IPコード（耐候性試験（D）） | Finger safety with IP20 test finger |
| 温度サイクル（空間距離と沿面距離） | 384 |
| 海面におけるインパルス耐電圧（耐久性試験（B）） | 9.8 kV |
| 海面におけるインパルス耐電圧（機械試験（A）） | 9.8 kV |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60998-2-3:2002-12 |
| テスト - 繰り返し接続と解放（周囲条件） | IEC 60998-2-3:2002-12 |
| 金属表面接触面積（最上層）（電気的パラメータ） | Tin (2 - 4 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（最上層）（電気的パラメータ） | Tin (2 - 4 µm Sn) |
| 試験仕様（電流容量/ディレーティング曲線） | IEC 61984 |
| 金属表面接触面積（中間層）（電気的パラメータ） | Nickel (1.3 - 3 µm Ni) |
| 絶縁材料グループ（規格に従った機械試験） | I |
| 金属表面はんだ付け部（中間層）（電気的パラメータ） | Nickel (1.3 - 3 µm Ni) |
| 定格サージ電圧（II/2）（規格に基づく機械試験） | 6 kV |
| 定格サージ電圧（III/2）（規格に基づく機械試験） | 6 kV |
| 定格サージ電圧（III/3）（規格に基づく機械試験） | 6 kV |
| 定格絶縁電圧（II/2）（規格に基づく機械試験） | 1000 V |
| 定格絶縁電圧（III/2）（規格に従った機械試験） | 630 V |
| 定格絶縁電圧（III/3）（規格に従った機械試験） | 630 V |
| 試験電流（最小断面積）（空間距離および沿面距離） | 32 A DC |
| 引抜強度（1極あたり）（電流容量/定格電流値） | 16 N |
| 極当たりの挿入強度（概算）（電流容量/ディレーティング曲線） | 13 N |
| インサート内のコンタクトホルダーの要件 >20 N (電流容量 / ディレーティング曲線) | Test passed |
| 挿入時の分極要件 >20 N (電流容量/ディレーティング曲線) | Test passed |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 16 mm² / flexible / > 100 N |
