在庫あり 注目商品
PCC 4/ 5-ST-7,62

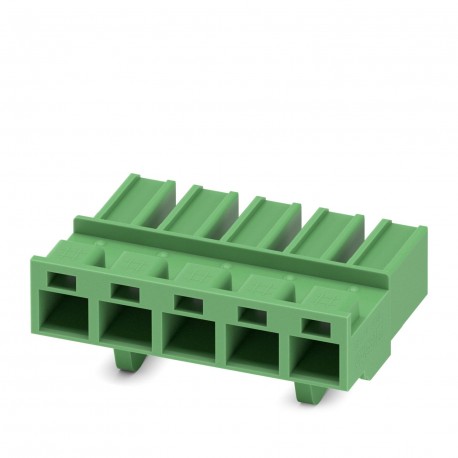

PCC 4/ 5-ST-7,62 1840162 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4978 在庫あり
主な仕様
タイプ:Standard
ピッチ:7.62 mm
幅 [w]:38.05 mm
高さ [h]:17.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| タイプ | Standard |
| ピッチ | 7.62 mm |
| 幅 [w] | 38.05 mm |
| 高さ [h] | 17.2 mm |
| 長さ [l] | 28.7 mm |
| ロックタイプ | without |
| 製品ライン | COMBICON Connectors L |
| 製品タイプ | PCB connector |
| 行数 | 1 |
| 製品ファミリー | PCC 4/..-ST |
| カラー（ハウジング） | green (6021) |
| 取り付けフランジ | without |
| 記事の改訂 | 01 |
| コネクタシステム | COMBICON PC 4 |
| 接続方法 | Crimp connection |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 20 A |
| 公称電圧UN | 1000 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 5 |
| 潜在的な数 | 5 |
| 定格電圧（II/2） | 1000 V |
| 公称断面積 | 4 mm² |
| 接続数 | 5 |
| 定格電圧（III/2） | 1000 V |
| 定格電圧（III/3） | 400 V |
| 接点接続タイプ | Socket |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 8 kV |
| 導体断面積 AWG | 20 ... 14 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 定格絶縁電圧（II/2） | 1000 V |
| 導体断面積が柔軟 | 0.5 mm² ... 2.5 mm² |
| 定格絶縁電圧（III/2） | 1000 V |
| 定格絶縁電圧（III/3） | 400 V |
| 導体/PCB接続方向 | 0 ° |
| UL 94準拠の難燃性評価 | V0 |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
製品説明
Connector for printed circuit board, nominal section: 4 mm², color: green, nominal current: 20 A, nominal voltage (III/2): 1000 V, contact type: Female, number of potentials: 5, number of rows: 1, num
