PI-EX-AIS

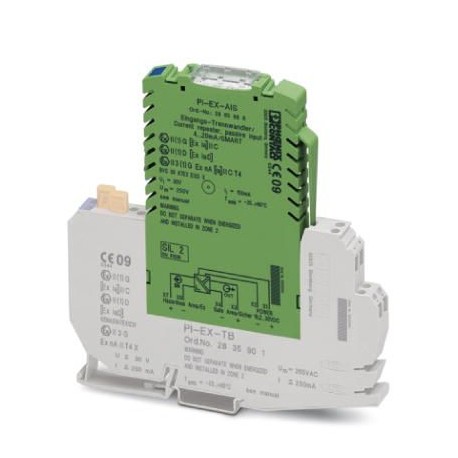

PI-EX-AIS 2865696 PHOENIX CONTACT Input isolating amplifier
$0.00米ドル
3614 在庫あり
主な仕様
GTIN:4046356483605
注記:Made to Order (non-returnable)
注文キー:2865696
カタログページ:Page 265 (NTK-2010)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356483605 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2865696 |
| カタログページ | Page 265 (NTK-2010) |
| 深さ（注） | 147 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.4 mm |
| （入力データ） | 0 mA (Cable short-circuit in the input) |
| 高さ（注） | 145 mm |
| （安全性データ） | II 3 (1) G Ex nA [ia] IIC T4 |
| （電源） | II 3 (1) G Ex nA [ia] IIC T4 |
| 原産国 | DE (Germany) |
| ATEX（安全データ） | II (1) G [Ex ia] IIC |
| SIL（電源） | 2 |
| ATEX（電源） | II (1) G [Ex ia] IIC |
| カラー（電源） | green |
| 関税番号 | 85437090 |
| （周囲条件） | 4 mA ... 20 mA |
| HART機能（一般） | Yes |
| 適合性（安全データ） | CE-compliant, additionally EN 61326 |
| 適合（電源） | CE-compliant, additionally EN 61326 |
| 指定（電源） | Input/power supply |
| 出力リップル（入力データ） | < 20 mVrms |
| 信号出力（入力データ） | Current output |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| サポートされているプロトコル（全般） | HART |
| ステータス表示（電源） | Green LED (supply voltage, PWR) |
| （データ通信（バイパス）） | 7.52 x 10-4(5 years) |
| チャンネル数（電源） | 1 |
| ハウジング材質（電源） | PBT and polyamide PA non-reinforced |
| 消費電力（出力データ） | < 0.9 W (at 24 V DC / 20 mA) |
| 信号入力（周囲条件） | Intrinsically safe |
| 電圧降下（周囲条件） | < 3.5 V |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA (active) |
| 汚染度（電源） | 2 |
| 供給電圧範囲（出力データ） | 19.2 V DC ... 30 V DC |
| λDD（データ通信（バイパス）） | 2.05 x 10-7(205 FIT) |
| λDU（データ通信（バイパス）） | 3.4 x 10-8(34 FIT) |
| λSD（データ通信（バイパス）） | 0 |
| λSU（データ通信（バイパス）） | 1.23 x 10-7(123 FIT) |
| 電気的絶縁（電源） | 375 V (Peak value in accordance with EN 60079-11) |
| 過電圧カテゴリー（電源） | II |
| 1個あたりの重量（梱包を除く） | 93.900 g |
| ステップ応答（10～90％）（電源） | < 600 µs (for 4 mA ... 20 mA step) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機能安全（SIL）（電源） | SIL 2 according to IEC 61508 |
| 最大消費電流（出力データ） | < 36 mA (at 24 V) |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA |
| 最大伝送誤差（電源） | < 0.2 % (of final value) |
| 伝送エラー、標準（電源） | < 0.1 % (of final value) |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 機器タイプ（データ通信（バイパス）） | Type A |
| 負荷/出力負荷電流出力（入力データ） | ≤ 600 Ω (at 20 mA) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 最大温度係数（電源） | < 0.01 %/K |
| 整合性要件（データ通信（バイパス）） | IEC 61508 - Low demand |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| UL 94準拠の難燃性評価（安全データ） | V0 |
| UL 94準拠の難燃性評価（電源） | V0 |
| エラー発生時の出力動作（入力データ） | 0 mA (Cable break in the input) |
| 診断範囲（DC）（データ通信（バイパス）） | DCS= 0%, DCD= 86% |
| 安全側故障率（SFF）（データ通信（バイパス）） | 90.5 % |
| 安全度水準（SIL）（データ通信（バイパス）） | 2 |
| 安全関連最大電圧Um（安全特性データ） | 253 V AC |
| 要求時危険故障確率（PFDAVG）（データ通信（バイパス）） | 1.62 x 10-4(1 year) |
製品説明
Analogue input with intrinsic safety: input signal conditioner, with HART transparency. Transfers 4 mA signals ... 20 mA of externally powered measuring transducers installed in an Ex zone to a load i
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
