PI-EX-IDS-I/I

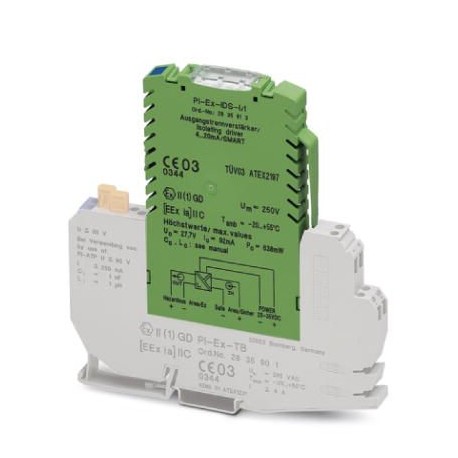

PI-EX-IDS-I/I 2835613 PHOENIX CONTACT Signal isolator
$0.00米ドル
3285 在庫あり
主な仕様
GTIN:4017918934149
注記:Made to Order (non-returnable)
注文キー:2835613
カタログページ:Page 456 (IF-2009)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918934149 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2835613 |
| カタログページ | Page 456 (IF-2009) |
| 深さ（注） | 147 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.4 mm |
| （入力データ） | 0 mA ... 20 mA |
| 高さ（注） | 145 mm |
| （安全性データ） | IIC |
| 原産国 | DE (Germany) |
| （接続データ） | II 3 G Ex nA II T4 X |
| ATEX（安全データ） | II (1) GD [EEx ia] IIC |
| グループ（安全性データ） | IIB |
| 関税番号 | 85437090 |
| （周囲条件） | 0 mA ... 20 mA |
| ATEX（接続データ） | II (1) GD [EEx ia] IIC |
| 色（接続データ） | green |
| HART機能（一般） | Yes |
| 適合性（安全データ） | CE-compliant |
| 信号出力（入力データ） | Intrinsically safe |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| UL、米国/カナダ（安全データ） | UL applied for |
| 適合性（接続データ） | CE-compliant |
| 指定（接続データ） | Output/supply |
| サポートされているプロトコル（全般） | HART |
| 消費電力（出力データ） | max. 1.2 W (At 24 V DC / 20 mA) |
| 接続方法（電源） | Screw connection |
| ステータス表示（接続データ） | Green LED (supply voltage, PWR) |
| UL、米国/カナダ（接続データ） | UL applied for |
| チャンネル数（接続データ） | 1 |
| 信号入力（周囲条件） | Current input |
| 現在の出力信号（入力データ） | 4 mA ... 20 mA |
| ハウジング材質（接続データ） | PBT and polyamide PA non-reinforced |
| 供給電圧範囲（出力データ） | 20 V DC ... 35 V DC |
| グループ（データ通信（バイパス）） | IIC |
| 規格・規制（安全データ） | NAMUR recommendation NE 21 |
| 出力リップル（電流）（入力データ） | < 50 µAPP(For 800 Ω) |
| 1個あたりの重量（梱包を除く） | 113.400 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | 375 V (Peak value in accordance with EN 60079-11) |
| 最大消費電流（出力データ） | < 15 mA (At 24 V DC / 0 mA) |
| 規格・規制（接続データ） | NAMUR recommendation NE 21 |
| 入力電流範囲（周囲条件） | 0 mA ... 22 mA |
| ステップ応答（10～90％）（接続データ） | < 140 µs |
| 現在の入力信号（周囲条件） | 4 mA ... 20 mA |
| 周囲温度（動作）（寸法） | -20 °C ... 55 °C (see data sheet) |
| 負荷/出力負荷電流出力（入力データ） | ≤ 800 Ω |
| 最大伝送エラー（接続データ） | ≤ 0.1 % (Of end value (at 20°C)) |
| 追加テキスト（データ通信（バイパス）） | The maximum values should also be used as concentrated capacitance values and concentrated inductance values. |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 最大インダクタンス Li (データ通信 (バイパス)) | 0.1 mH |
| 最大容量 Ci (データ通信 (バイパス)) | 5 nF |
| 最大温度係数（接続データ） | < 0.01 %/K |
| 最大出力電力 Po (データ通信 (バイパス)) | 638 mW |
| 入力抵抗電流入力（周囲条件） | 5.4 V (at 20 mA) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| UL 94準拠の難燃性評価（安全データ） | V0 |
| 最大出力電流 Io (データ通信(バイパス)) | 92 mA |
| 最大出力電圧Uo（データ通信（バイパス）） | 27.7 V |
| 最大外部容量 Co (データ通信(バイパス)) | 64 nF |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 最大外部誘導性 Lo (データ通信 (バイパス)) | 0.4 mH |
| 安全関連最大電圧 Um (データ通信（バイパス）) | 250 V AC |
製品説明
Intrinsically safe output signal conditioner with HART transparency. Separates and transmits 0/4mA signals... 20 mA intrinsically safe at a load (I/P converter, control valves, indicators) in the Ex z
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
