PI-EX-NAM/RNO-NE

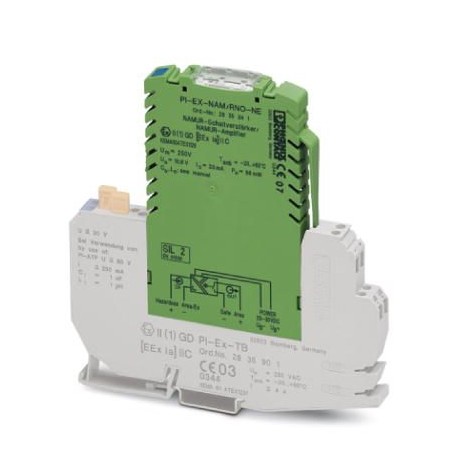

PI-EX-NAM/RNO-NE 2835341 PHOENIX CONTACT Signal isolator
$0.00米ドル
3400 在庫あり
主な仕様
GTIN:4017918178468
注文キー:2835341
（一般的な）:3.25 x 10-3(10 years)
カタログページ:Page 458 (IF-2009)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918178468 |
| 注文キー | 2835341 |
| （一般的な） | 3.25 x 10-3(10 years) |
| カタログページ | Page 458 (IF-2009) |
| 深さ（注） | 147 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.4 mm |
| （入力データ） | 0.5 A (125 V AC) |
| 高さ（注） | 145 mm |
| （安全性データ） | IIC |
| λDD（一般） | 8 x 10-9(8 FIT) |
| λDU（一般） | 7.4 x 10-8(74 FIT) |
| λSD（一般） | 6 x 10-9(6 FIT) |
| λSU（一般） | 1.94 x 10-7(194 FIT) |
| 原産国 | DE (Germany) |
| （接続データ） | II 3 G Ex nAC IIC T4 X |
| ATEX（安全データ） | II (1) GD [EEx ia] IIC |
| グループ（安全性データ） | IIA |
| 関税番号 | 85437090 |
| SIL（接続データ） | 2 |
| ATEX（接続データ） | II (1) GD [EEx ia] IIC |
| 色（接続データ） | green |
| 装備の種類（一般） | Type A |
| 適合性（安全データ） | CE-compliant |
| 連絡先の種類（入力データ） | N/O contact |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| UL、米国/カナダ（安全データ） | UL applied for |
| 適合性（接続データ） | CE-compliant |
| 連絡先資料（入力データ） | AgSnO, hard gold-plated |
| 指定（接続データ） | Output/supply |
| スイッチング出力（入力データ） | Relay output |
| 誠実性要件（一般） | IEC 61508 - Low demand |
| 消費電力（出力データ） | max. 0.8 W (24 V) |
| 接続方法（電源） | Screw connection |
| ステータス表示（接続データ） | Green LED (supply voltage) |
| スイッチング周波数（入力データ） | max. 14 Hz (Load-dependent) |
| UL、米国/カナダ（接続データ） | UL applied for |
| 回線監視（接続データ） | NE 21 |
| 最小接触電流（入力データ） | 1 mA |
| チャンネル数（接続データ） | 1 |
| 信号入力（周囲条件） | Intrinsically safe |
| 診断範囲（DC）（一般） | DCS= 3%, DCD= 9% |
| グループ（安全特性データ） | IIC |
| ハウジング材質（接続データ） | PBT and polyamide PA non-reinforced |
| 供給電圧範囲（出力データ） | 20 V DC ... 30 V DC |
| 規格・規制（安全データ） | NAMUR recommendation NE 21 |
| 機械的耐用年数（入力データ） | 107cycles |
| 1個あたりの重量（梱包を除く） | 99.300 g |
| 無負荷電圧（周囲条件） | 8.2 V DC ±10 % |
| 安全側故障率（SFF）（一般） | 73 % |
| 耐用年数、電気的（入力データ） | 2x 105cycles (at full load) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Can be inverted via slide switch |
| 電気的絶縁（接続データ） | 1.5 kV (50 Hz, 1 min., test voltage) |
| 最大消費電流（出力データ） | max. 40 mA |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 安全度水準（SIL）（一般） | 2 |
| 規格・規制（接続データ） | NAMUR recommendation NE 21 |
| 連続電流の制限（入力データ） | 1 A (30 V DC) |
| 機能安全（SIL）（接続データ） | SIL 2 |
| 周囲温度（動作）（寸法） | max. -20 °C ... 60 °C (see data sheet) |
| 利用可能な入力ソース（周囲条件） | NAMUR proximity sensors (EN 60947-5-6) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 最大出力 Po (安全特性データ) | 86 mW |
| スイッチングポイント（減衰）（周囲条件） | < 1.2 mA (blocking) |
| 最大出力電流 Io (安全特性データ) | 33 mA |
| 最大出力電圧Uo（安全特性データ） | 10.6 V |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| UL 94準拠の難燃性評価（安全データ） | V0 |
| スイッチングポイント（減衰なし）（周囲条件） | > 2.1 mA (conductive) |
| 最大外部容量 Co （安全特性データ） | 2.3 µF |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 最大外部誘導性 Lo (安全特性データ) | 30 mH |
| 安全関連最大電圧Um（安全特性データ） | 250 V AC |
| 要求時危険故障確率（PFDAVG）（一般） | 3.25 x 10-4(1 year) |
製品説明
Ex i binary input: NAMUR separation amplifier. For the service of proximity detectors and switches in the Ex zone. Binary signals are transmitted to the safe zone. Relay output (open contact), cable f
