PIK 4-PE/L/NTB

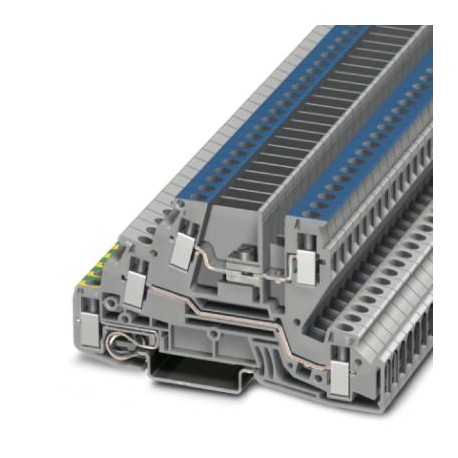

PIK 4-PE/L/NTB 2714158 PHOENIX CONTACT Installation ground terminal block
$0.00米ドル
4202 在庫あり
主な仕様
GTIN:4017918061340
注記:Made to Order (non-returnable)
注文キー:2714158
カタログページ:Page 588 (C-3-2013)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918061340 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2714158 |
| カタログページ | Page 588 (C-3-2013) |
| 梱包単位 | 50 pc |
| 幅（一般） | 6.2 mm |
| 長さ（一般） | 88 mm |
| 原産国 | PL (Poland) |
| （接続データ） | IEC 60947-7-1/IEC 60947-7-2 |
| 関税番号 | 85369010 |
| （主要商業データ） | 250 V (phase conductor/N) |
| エンドカバー幅（一般） | 1.5 mm |
| 高さNS 35/15（一般） | 59 mm |
| ねじ山（寸法） | M3 |
| 高さNS 35/7,5（一般） | 51.5 mm |
| 色（主要コマーシャルデータ） | gray |
| ストリップ長さ（寸法） | 9 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 0.6 Nm |
| 締め付けトルク、最小（寸法） | 0.5 Nm |
| 1個あたりの重量（梱包を除く） | 31.600 g |
| サイドパネルを開く（主要商業データ） | Yes |
| レベル数（主要商業データ） | 3 |
| 公称電流IN（主要商用データ） | 32 A |
| 公称電圧UN（主要商用データ） | 400 V (phase conductor/phase conductor) |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 4 kV |
| 最大負荷電流（主要商用データ） | 32 A (with 4 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 4 mm² |
| 接続数（主要商業データ） | 5 |
| 導体断面積 AWG 最大 (寸法) | 12 |
| 導体断面積AWG最小（寸法） | 24 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1/IEC 60947-7-2 |
| 端子台取付（主要商用データ） | 0.5 Nm ... 0.6 Nm (PE foot with mounting screw, M2.5) |
| 導体断面積（最大）（寸法） | 4 mm² |
| 導体断面積（最小）（寸法） | 0.2 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | CUL |
| 最大AWG導体断面積、フレキシブル（寸法） | 12 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| UL 94準拠の難燃性評価（接続データ） | V2 |
| UL 94準拠の難燃性評価（主要商業データ） | V2 |
| 同一断面積の2本の導体、最大実線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.2 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 1 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.2 mm² |
| 公称条件での最大消費電力（主要商用データ） | 1.02 W (the value is multiplied when connecting multiple levels) |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 2.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 4 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 1 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 0.5 mm² |
