PLC-ASC-PT100-IN

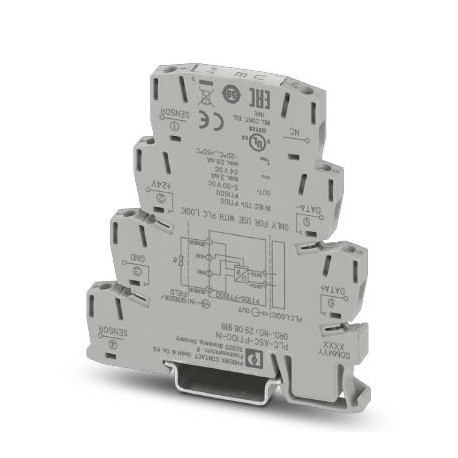

PLC-ASC-PT100-IN 2906918 PHOENIX CONTACT Extension module
$0.00米ドル
3994 在庫あり
主な仕様
GTIN:4055626153797
注記:Made to Order (non-returnable)
注文キー:2906918
カタログページ:Page 431 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626153797 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2906918 |
| カタログページ | Page 431 (C-5-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 入力名（供給） | Analog input resistance |
| 関税番号 | 85389099 |
| （周囲条件） | Surge protection |
| ねじ山（一般） | M3 |
| 出力名（入力データ） | Digital output |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 86 mm |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 80 mm |
| 絶縁（接続データ） | Basic insulation |
| 動作モード（出力データ） | 100% operating factor |
| 適合性（接続データ） | CE-compliant |
| 指定（接続データ） | Air clearances and creepage distances |
| センサー入力電流（電源） | ~ 900 µA |
| 接続技術（供給） | 2-wire |
| 表示（周囲条件） | Red LED |
| 取り付け位置（出力データ） | any |
| 接続数（一般） | 4 |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| サージ電圧保護（電源） | > 33 V |
| 保護等級（出力データ） | IP20 |
| アセンブリ命令（出力データ） | In rows with zero spacing |
| 最大伝送誤差（供給） | 1 % |
| 温度測定範囲（供給） | -50 °C ... 200 °C |
| 1個あたりの重量（梱包を除く） | 53.300 g |
| 導体断面積 AWG（一般） | 26 ... 14 |
| 汚染度（接続データ） | 2 |
| 定格サージ電圧（接続データ） | 0.5 kV |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 過電圧カテゴリー（接続データ） | III |
| 導体断面積（一般） | 0.14 mm² ... 2.5 mm² |
| 規格・規制（接続データ） | DIN EN 50178 |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 最大温度係数（供給） | 0.01 %/K |
| 導体断面積フレキシブル（一般） | 0.14 mm² ... 2.5 mm² |
| 定格絶縁電圧（接続データ） | 50 V |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 使用可能なセンサータイプ（RTD）（供給） | Pt 1000 (IEC 60751, α = 0.00385) |
| 動作電圧表示（周囲条件） | Green LED |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 定格制御電源電流 IS (周囲条件) | 14 mA |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC |
| 米国（周囲条件）を基準とした定格制御電源電圧範囲 | 0.8 ... 1.1 |
製品説明
Pt 100/Pt 1000 temperature converter for PLC logic modules (generation 2 only), single-channel, signal type (Pt 100, Pt 1000) configurable via DIP switch, screw connection
