PLC-BPT-230UC/21/SO46

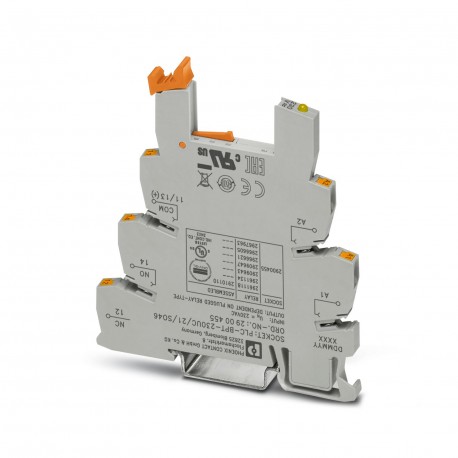

PLC-BPT-230UC/21/SO46 2900455 PHOENIX CONTACT Relay base
$0.00米ドル
4876 在庫あり
主な仕様
:RCZ filter; RCZ filter
EMC:B
色:gray (RAL 7042)
深さ:94 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| RCZ filter; RCZ filter | |
| EMC | B |
| 色 | gray (RAL 7042) |
| 深さ | 94 mm |
| 幅 | 6.2 mm |
| 身長 | 80 mm |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 湿度 | A |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | B/C |
| 応用 | Filter to prevent interference |
| 証明書 | CE-compliant |
| 温度 | D |
| 製品タイプ | Relay socket |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 識別 | ISA-S71.04. G3 Harsh Group |
| 動作モード | 100% operating factor |
| 出力回路 | 2-conductor, floating |
| 製品ファミリー | PLC-INTERFACE |
| ステータス表示 | LED |
| 漏れ電流 | < 1 mA |
| 最大荷重値 | 4.5 A2s |
| 記事の改訂 | 07 |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Push-in connection |
| 取り付け位置 | any |
| 保護回路 | Bridge rectifier; Bridge rectifier |
| 典型的なリリース時間 | 20 ms |
| 互換性のあるコンポーネント | Miniature relay, REL-MR-60DC/21AU, REL-MR-60DC/21; miniature optocoupler, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1 |
| 低電圧指令 | Conformance with Low Voltage Directive |
| 典型的な応答時間 | 7 ms |
| 最大突入電流 | 15 A (10 ms) |
| 位相角 cos phi 最小 | 0.5 |
| 標準解放電圧 | 80 V AC |
| 公称入力電圧 UN | 230 V AC |
| 最大スイッチング電圧 | 48 V DC |
| 最小スイッチング電圧 | 3 V DC |
| 動作電圧表示 | Yellow LED |
| 導体断面積 AWG | 26 ... 14 |
| 連続電流の制限 | 100 mA |
| UNでの標準入力電流 | 8.8 mA (50 Hz) |
| 導体断面積は剛性 | 0.14 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 周囲温度（動作） | -40 °C ... 55 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価 | V0 (Housing) |
| UNを基準とした入力電圧範囲 | 0.78 ... 1.14 |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 最大限連続電流時の電圧降下 | < 1 V DC |
| UNを基準としたスイッチング閾値「0」信号 | ≤ 0.4 |
製品説明
6.2 mm PLC base terminal block against eddy currents or eddy voltages on the control side with push-in connection, without relay or solid-state relay equipment, for DIN rail mounting NS 35/7.5, with i
