PLC-HPT-24DC/230AC/10

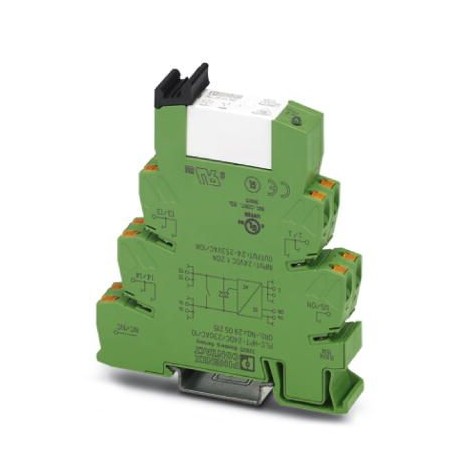

PLC-HPT-24DC/230AC/10 2905215 PHOENIX CONTACT Solid-state relays
$0.00米ドル
4289 在庫あり
主な仕様
GTIN:4046356927307
注文キー:2905215
カタログページ:Page 409 (C-5-2017)
深さ（注）:94 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356927307 |
| 注文キー | 2905215 |
| カタログページ | Page 409 (C-5-2017) |
| 深さ（注） | 94 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 14 mm |
| 高さ（注） | 80 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85364190 |
| 断熱材（一般） | safe isolation |
| （周囲条件） | Surge protection |
| 指定（一般） | Air clearances and creepage distances between the power circuits |
| 指定（入力データ） | AC hybrid output |
| サージ電流（入力データ） | 250 A (tp = 20 ms, at 25°C) |
| 出力回路（入力データ） | 2-wire, floating |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 漏れ電流（入力データ） | < 1 mA |
| 最大荷重値（入力データ） | 350 A2s (tp = 10 ms, at 25 °C) |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 6 kV |
| 最小負荷電流（入力データ） | 100 mA |
| 過電圧カテゴリー（一般） | III |
| 接続方法（出力データ） | Push-in connection |
| 規格・規制（一般） | DIN EN 50178 |
| 保護の種類（入力データ） | RCV circuit |
| 保護等級（寸法） | IP20 |
| 出力電圧範囲（入力データ） | 24 V AC ... 253 V AC (50/60 Hz) |
| 定格絶縁電圧（一般） | 260 V AC |
| ステータス表示（周囲条件） | Yellow LED |
| 1個あたりの重量（梱包を除く） | 63.060 g |
| サージ電圧保護（入力データ） | > 275 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 入力電圧範囲（周囲条件） | 19.2 V DC ... 28.8 V DC |
| 連続電流の制限（入力データ） | 10 A (see derating curve) |
| 導体断面積AWG（出力データ） | 26 ... 14 |
| 指定（接続データ、出力側） | Air clearances and creepage distances between the power circuits |
| 標準的な応答時間（周囲条件） | 30 ms |
| 標準的な電源オフ時間（周囲条件） | 20 ms |
| 導体断面実線（出力データ） | 0.14 mm² ... 2.5 mm² |
| 送信周波数（周囲条件） | 1 Hz |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 接続名（接続データ、入力側） | Output side |
| 動作モード（接続データ、出力側） | 100% operating factor |
| サージ電圧保護（周囲条件） | > 33 V DC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積フレキシブル（出力データ） | 0.14 mm² ... 2.5 mm² |
| 接続方法（接続データ、入力側） | Push-in connection |
| 定格作動電圧UC（周囲条件） | 24 V DC |
| 取り付け位置（接続データ、出力側） | any |
| 汚染度（接続データ、出力側） | 2 |
| 過電圧カテゴリー（接続データ、出力側） | III |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 組立説明書（接続データ、出力側） | See derating curve |
| 定格制御電源電流 IS (周囲条件) | 14 mA (Input low, output low) |
| 規格・規制（接続データ、出力側） | DIN EN 50178 |
| 導体断面積AWG（接続データ、入力側） | 26 ... 14 |
| 導体断面実線（接続データ、入力側） | 0.14 mm² ... 2.5 mm² |
| 公称条件（周囲条件）での消費電力 | 0.16 W |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC |
| 導体断面積フレキシブル（接続データ、入力側） | 0.14 mm² ... 2.5 mm² |
| UC（周囲条件）を基準とした「0」信号スイッチング閾値 | < 0.4 |
| UC（周囲条件）を基準とした「1」信号スイッチング閾値 | > 0.8 |
製品説明
PLC-INTERFACE, hybrid solid-state relay incl. bypass relay with push-in connection, for rail mounting NS 35/7.5, input: 24 V DC, output: 24 V AC-253 V AC/10 A
