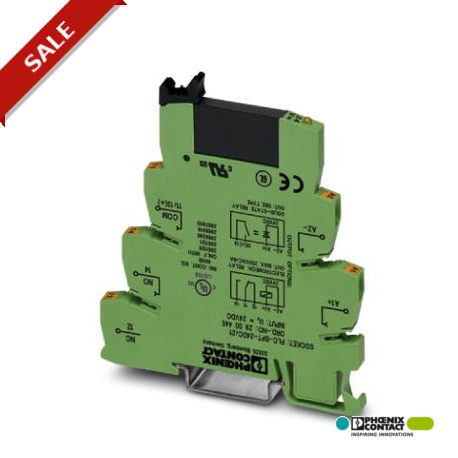

| パラメータ | 価値 |
|---|---|
| 110 V DC | |
| 深さ | 94 mm |
| 幅 | 6.2 mm |
| 身長 | 80 mm |
| 動作モード | 100% operating factor |
| 出力回路 | 2-wire, floating |
| 接続名 | Input side |
| 漏れ電流 | < 1 mA (in off state) |
| 最大荷重値 | 4.5 A2s |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Push-in connection |
| 最小負荷電流 | 10 mA |
| 取り付け位置 | any |
| 保護の種類 | Bridge rectifier |
| 出力電圧範囲 | 24 V AC ... 253 V AC |
| 過電圧カテゴリー | III |
| 組み立て説明書 | In rows with zero spacing |
| 典型的な応答時間 | 10 ms (at UN) |
| 典型的な電源オフ時間 | 10 ms (at UN) |
| 最大突入電流 | 30 A (10 ms) |
| 送信周波数 | 3 Hz |
| 公称入力電圧 UN | 120 V AC (110 V DC) |
| 動作電圧表示 | Yellow LED |
| テスト電圧入力/出力 | 2.5 kV (50 Hz, 1 min.) |
| 導体断面積 AWG | 26 ... 14 |
| 連続電流の制限 | 0.75 A (see derating curve) |
| UNでの標準入力電流 | 4 mA |
| 保護回路/コンポーネント | Bridge rectifier |
| 導体断面固体 | 0.14 mm² ... 2.5 mm² |
| 周囲温度(動作) | -25 °C ... 60 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価 | V0 |
| UNを基準とした入力電圧範囲 | 0.9 ... 1.1 |
| 周囲温度(保管/輸送) | -25 °C ... 70 °C |
| 最大限連続電流時の電圧降下 | < 1 V |
| UNを基準としたスイッチング閾値「0」信号 | ≤ 0.25 |
| UNを基準としたスイッチング閾値「1」信号 | ≥ 0.8 |
