PLC-OPT-24DC/TTL

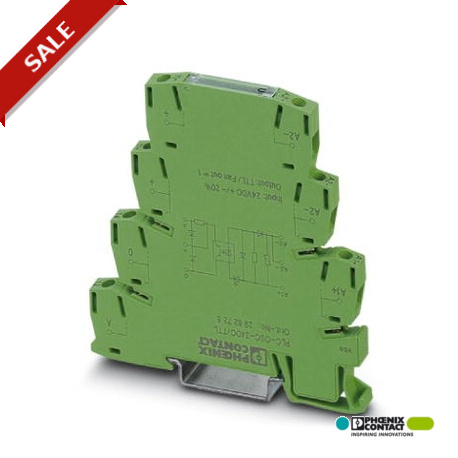

PLC-OPT- 24DC/TTL 2900363 PHOENIX CONTACT PLC solid-state relay with Push-in connection, for mounting on DIN..
$0.00米ドル
4414 在庫あり
主な仕様
（一般的な）:IEC 62103
深さ（注）:86 mm
幅（注）:6.2 mm
（入力データ）:Surge protection
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| （一般的な） | IEC 62103 |
| 深さ（注） | 86 mm |
| 幅（注） | 6.2 mm |
| （入力データ） | Surge protection |
| 高さ（注） | 80 mm |
| UNSPSC 11（ETIM） | 39121542 |
| ETIM 4.0（eCl@ss） | EC000196 |
| ETIM 5.0 (eCl@ss) | EC001504 |
| UNSPSC 13.2 (ETIM) | 39121542 |
| UNSPSC 6.01（ETIM） | 30211916 |
| UNSPSC 12.01 (ETIM) | 39121542 |
| ファンアウト（入力データ） | 1 |
| UNSPSC 7.0901 (ETIM) | 39121542 |
| （周囲条件） | Surge protection |
| 指定（一般） | Air clearances and creepage distances between the power circuits |
| 利用制限 | EMC: class A product, see manufacturer's declaration in the download area |
| 指定（入力データ） | Output data |
| 出力回路（入力データ） | 3-conductor, ground-referenced |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 過電圧カテゴリー（一般） | III |
| 剥離長さ（出力データ） | 8 mm |
| （接続データ、出力側） | IEC 62103 |
| 接続方法（出力データ） | Push-in connection |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Reverse polarity protection |
| 保護等級（寸法） | IP20 |
| 定格絶縁電圧（一般） | 250 V DC |
| 出力公称電圧（入力データ） | 5 V DC -10 % ... +20 % |
| サージ電圧保護（入力データ） | > 8 V |
| eCl@ss 4.0（標準と規制） | 27371001 |
| eCl@ss 4.1（標準と規制） | 27371001 |
| eCl@ss 5.0（標準と規制） | 27371001 |
| eCl@ss 5.1（標準と規制） | 27371001 |
| eCl@ss 6.0（標準と規制） | 27371001 |
| eCl@ss 7.0（標準と規制） | 27371001 |
| eCl@ss 8.0（標準と規制） | 27371604 |
| eCl@ss 9.0（標準と規制） | 27371604 |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 連続電流の制限（入力データ） | A TTL load (Fan out = 1)/50 mA for switching mode |
| 定格サージ電圧/絶縁（一般） | 4 kV / basic insulation |
| 導体断面積AWG（出力データ） | 26 ... 14 |
| 保護回路/部品（入力データ） | Parallel polarity protection diode |
| 標準に準拠した接続（一般） | CUL |
| 指定（接続データ、出力側） | Air clearances and creepage distances between the power circuits |
| 標準的な応答時間（周囲条件） | 35 µs |
| 標準的な電源オフ時間（周囲条件） | 35 µs |
| 導体断面実線（出力データ） | 0.14 mm² ... 2.5 mm² |
| 送信周波数（周囲条件） | 1 kHz |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 接続名（接続データ、入力側） | Output side |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| 動作モード（接続データ、出力側） | 100% operating factor |
| サージ電圧保護（周囲条件） | > 33 V |
| 導体断面積フレキシブル（出力データ） | 0.14 mm² ... 2.5 mm² |
| 動作電圧表示（周囲条件） | Yellow LED |
| ストリップ長さ（接続データ、入力側） | 8 mm |
| 接続方法（接続データ、入力側） | Push-in connection |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 取り付け位置（接続データ、出力側） | any |
| UN（周囲条件）での標準入力電流 | 3.4 mA |
| 保護回路/コンポーネント（周囲条件） | Parallel polarity protection diode |
| 汚染度（接続データ、出力側） | 2 |
| 過電圧カテゴリー（接続データ、出力側） | III |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 組立説明書（接続データ、出力側） | In rows with zero spacing |
| 規格・規制（接続データ、出力側） | IEC 60664 |
| 定格絶縁電圧（接続データ、出力側） | 250 V DC |
| テスト電圧入出力（接続データ、出力側） | 2.5 kVrms(50 Hz, 1 min.) |
| 導体断面積AWG（接続データ、入力側） | 26 ... 14 |
| 導体断面実線（接続データ、入力側） | 0.14 mm² ... 2.5 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.2 |
| 定格サージ電圧/絶縁（接続データ、出力側） | 4 kV / basic insulation |
| 最大限連続電流時の電圧降下（入力データ） | < 80 mV |
| 導体断面積フレキシブル（接続データ、入力側） | 0.14 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ、出力側） | V0 |
| UN（周囲条件）を基準としたスイッチング閾値「0」信号 | < 0.4 |
| UN（周囲条件）を基準としたスイッチング閾値「1」信号 | > 0.8 |
製品説明
PLC-INTERFACE for TTL signal, consisting of PLC-O.../TTL base terminal block with push-in connection and integrated solid-state relay, for installation on NS 35/7.5 rail, 1 closing contact, input: 24
