PLC-OSC-12DC/300DC/ 1

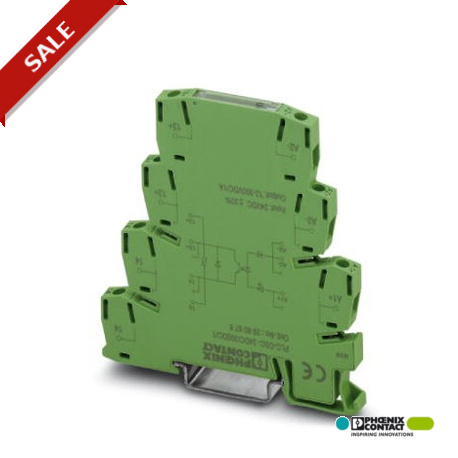

PLC-OSC- 12DC/300DC/ 1 2980665 PHOENIX CONTACT PLC-INTERFACE, integrated solid-state relay, with screw conne..
$0.00米ドル
4437 在庫あり
主な仕様
:Surge protection
深さ:86 mm
幅:6.2 mm
身長:80 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Surge protection | |
| 深さ | 86 mm |
| 幅 | 6.2 mm |
| 身長 | 80 mm |
| 指定 | Output data |
| ねじ山 | M3 |
| 動作モード | 100% operating factor |
| 接続名 | Input side |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 保護の種類 | Protection against polarity reversal |
| 出力電圧範囲 | 12 V DC ... 300 V DC (Partition plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal points in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| 過電圧カテゴリー | III |
| 組み立て説明書 | In rows with zero spacing |
| 規格・規制 | IEC 60664 |
| 典型的な応答時間 | 0.3 ms |
| 典型的な電源オフ時間 | 0.8 ms |
| 送信周波数 | 50 Hz |
| 公称入力電圧 UN | 12 V DC |
| 定格絶縁電圧 | 300 V |
| 動作電圧表示 | Yellow LED |
| 導体断面積 AWG | 26 ... 14 |
| 連続電流の制限 | 1 A (see derating curve) |
| UNでの標準入力電流 | 6 mA |
| 保護回路/コンポーネント | Polarity protection diode |
| 導体断面固体 | 0.14 mm² ... 2.5 mm² |
| 定格サージ電圧/絶縁 | 4 kV / basic insulation |
| 周囲温度（動作） | -25 °C ... 60 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価 | V0 |
| UNを基準とした入力電圧範囲 | 0.8 ... 1.2 |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 最大限連続電流時の電圧降下 | < 500 mV |
| UNを基準としたスイッチング閾値「0」信号 | ≤ 0.4 |
| UNを基準としたスイッチング閾値「1」信号 | ≥ 0.8 |
製品説明
PLC INTERFACE, integrated solid-state relay, screw connection, for installation on NS 35/7.5 symmetrical rail, input: 12 V DC, output: 12-300 V DC/1 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
