PLC-OSC-24DC/230AC/ 2/ACT

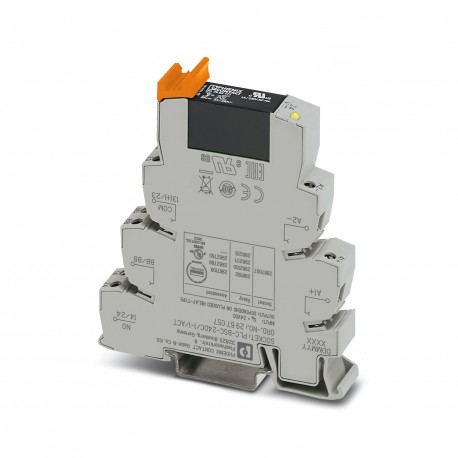

PLC-OSC- 24DC/230AC/ 2/ACT 2982760 PHOENIX CONTACT Solid-state relay module
$0.00米ドル
3032 在庫あり
主な仕様
GTIN:4046356342612
注文キー:2982760
（一般的な）:EN 50178
カタログページ:Page 382 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356342612 |
| 注文キー | 2982760 |
| （一般的な） | EN 50178 |
| カタログページ | Page 382 (C-5-2017) |
| 深さ（注） | 94 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 14 mm |
| 高さ（注） | 80 mm |
| 原産国 | DE (Germany) |
| （接続データ2） | EN 50178 |
| 関税番号 | 85364190 |
| 断熱材（一般） | Basic insulation |
| （周囲条件） | Damping diode |
| 指定（一般） | Standards/regulations |
| ねじ山（出力データ） | M3 |
| サージ電流（入力データ） | 30 A (tp = 10 ms) |
| 出力回路（入力データ） | 2-conductor floating, zero voltage switch |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 漏れ電流（入力データ） | typ. 1 mA |
| 最大荷重値（入力データ） | 4 A2s (tp = 10 ms, at 25 °C) |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 最小負荷電流（入力データ） | 25 mA |
| 過電圧カテゴリー（一般） | III |
| 剥離長さ（出力データ） | 8 mm |
| 接続方法（出力データ） | Screw connection |
| 指定（接続データ2） | Standards/regulations |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Surge protection |
| ねじ山（接続データ1） | M3 |
| 出力電圧範囲（入力データ） | 24 V AC ... 253 V AC |
| 動作モード（接続データ2） | 100% operating factor |
| ピークオフ電圧（入力データ） | 600 V |
| 接続名（接続データ1） | Output side |
| 最大突入電流（入力データ） | 30 A (10 ms) |
| 出力公称電圧（入力データ） | 230 V AC |
| ストリップ長さ（接続データ1） | 8 mm |
| 1個あたりの重量（梱包を除く） | 72.100 g |
| 接続方法（接続データ1） | Screw connection |
| 取り付け位置（接続データ2） | see to derating |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 汚染度（接続データ2） | 2 |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 入力電圧範囲（周囲条件） | 19.2 V DC ... 28.8 V DC |
| 連続電流の制限（入力データ） | 2 A (see derating curve) |
| 過電圧カテゴリー（接続データ2） | III |
| 組立説明書（接続データ2） | In rows with zero spacing |
| 導体断面積AWG（出力データ） | 26 ... 14 |
| 規格・規制（接続データ2） | IEC 60664 |
| 標準的な応答時間（周囲条件） | 10 ms |
| 標準的な電源オフ時間（周囲条件） | 10 ms |
| 導体断面実線（出力データ） | 0.14 mm² ... 2.5 mm² |
| 送信周波数（周囲条件） | 10 Hz |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| テスト電圧入出力（接続データ2） | 2.5 kV (50 Hz, 1 min.) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積フレキシブル（出力データ） | 0.14 mm² ... 2.5 mm² |
| 動作電圧表示（周囲条件） | Yellow LED |
| 導体断面積AWG（接続データ1） | 26 ... 14 |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UN（周囲条件）での標準入力電流 | 9 mA |
| 導体断面実線（接続データ1） | 0.14 mm² ... 2.5 mm² |
| 保護回路/コンポーネント（周囲条件） | Polarity protection diode |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 70 °C |
| 導体断面積フレキシブル（接続データ1） | 0.14 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ2） | V0 |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.2 |
| 公称条件（周囲条件）での消費電力 | 0.22 W |
| 最大限連続電流時の電圧降下（入力データ） | ≤ 1 V |
| UN（周囲条件）を基準としたスイッチング閾値「0」信号 | ≤ 0.4 |
| UN（周囲条件）を基準としたスイッチング閾値「1」信号 | ≥ 0.8 |
製品説明
PLC-INTERFACE for output functions, consisting of PLC-BSC.../ACT base terminal block with screw connection and plug-in miniature solid-state relay, for mounting on NS 35/7.5 rail, 1 closing contact, i
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
14 mm PLC basic terminal block for output functions with screw connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, with load return line connection (BB), 2 N/O contacts (1-1), input voltage 24 V DC
