PLC-PT-EIK 1-SVN 24P/P

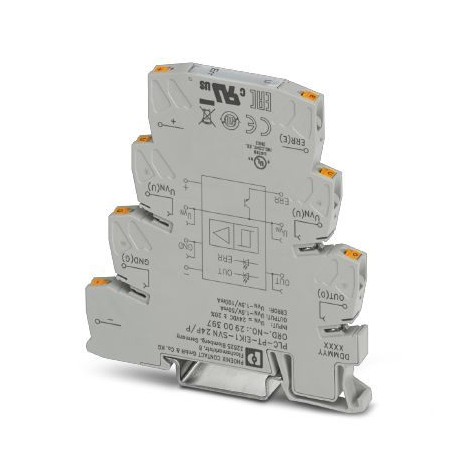

PLC-PT-EIK 1-SVN 24P/P 2900397 PHOENIX CONTACT Solid-state relay module
$0.00米ドル
3878 在庫あり
主な仕様
GTIN:4046356506779
注記:Made to Order (non-returnable)
注文キー:2900397
（一般的な）:EN 50178
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356506779 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2900397 |
| （一般的な） | EN 50178 |
| カタログページ | Page 420 (C-5-2017) |
| 深さ（注） | 86 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| （入力データ） | UVN- UR;in blocking state |
| 高さ（注） | 80 mm |
| 原産国 | DE (Germany) |
| （接続データ2） | EN 50178 |
| 関税番号 | 85369010 |
| 断熱材（一般） | Basic insulation |
| （周囲条件） | 0 mA ... 0.35 mA (In the event of a wire break) |
| 指定（一般） | Air clearances and creepage distances |
| 指示（入力データ） | Red LED |
| 指定（入力データ） | Alarm output |
| ステータス表示（入力データ） | Green LED |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 0.4 kV |
| 過電圧カテゴリー（一般） | I |
| 剥離長さ（出力データ） | 8 mm |
| 接続方法（出力データ） | Push-in connection |
| 指定（接続データ2） | Air clearances and creepage distances |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Surge protection |
| 指定（周囲条件） | Control circuit |
| ケーブル長（周囲条件） | < 30 m |
| 保護等級（寸法） | IP20 |
| 動作モード（接続データ2） | 100% operating factor |
| 定格絶縁電圧（一般） | 50 V DC |
| 接続名（接続データ1） | Output side |
| 出力公称電圧（入力データ） | UVN- URes |
| 送信周波数（入力データ） | approx. 350 Hz |
| ストリップ長さ（接続データ1） | 8 mm |
| スイッチングポイント（周囲条件） | ≥ 2.1 mA (In conductive state) |
| 1個あたりの重量（梱包を除く） | 31.130 g |
| 接続方法（接続データ1） | Push-in connection |
| 取り付け位置（接続データ2） | any |
| 無負荷電圧（周囲条件） | 8.2 V DC ±10 % |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 汚染度（接続データ2） | 2 |
| 保護の種類（周囲条件） | Surge protection |
| 入力電圧範囲（周囲条件） | 19.2 V DC ... 26.4 V DC |
| 内部抵抗（周囲条件） | approx. 1 kΩ |
| 連続電流の制限（入力データ） | 50 mA |
| 過電圧カテゴリー（接続データ2） | I |
| 組立説明書（接続データ2） | In rows with zero spacing |
| 導体断面積AWG（出力データ） | 26 ... 14 |
| 保護回路/部品（入力データ） | Suppressor diode |
| 規格・規制（接続データ2） | IEC 60664 |
| スイッチングヒステリシス（周囲条件） | approx. 0.2 mA |
| 標準に準拠した接続（一般） | CUL |
| 導体断面実線（出力データ） | 0.14 mm² ... 2.5 mm² |
| 周囲温度（動作）（寸法） | -25 °C ... 50 °C |
| 最大消費電流（周囲条件） | approx. 70 mA (at 50 mA output current) |
| 公称入力電圧 UN (周囲条件) | 8.2 V DC ±10 % |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積フレキシブル（出力データ） | 0.14 mm² ... 2.5 mm² |
| 動作電圧表示（周囲条件） | Green LED |
| 導体断面積AWG（接続データ1） | 26 ... 14 |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UN（周囲条件）での標準入力電流 | approx. 14 mA |
| 導体断面実線（接続データ1） | 0.14 mm² ... 2.5 mm² |
| 保護回路/コンポーネント（周囲条件） | Suppressor diode |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積フレキシブル（接続データ1） | 0.14 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ2） | V0 |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.2 |
| 公称条件（周囲条件）での消費電力 | 0.34 W |
| 最大限連続電流時の電圧降下（入力データ） | ≤ 2 V (URest) |
製品説明
PLC-INTERFACE for NAMUR applications, consisting of PLC-BPT.../21 base terminal block with push-in connection and integrated circuit, for installation on DIN rail NS 35/7.5, output with positive switc
