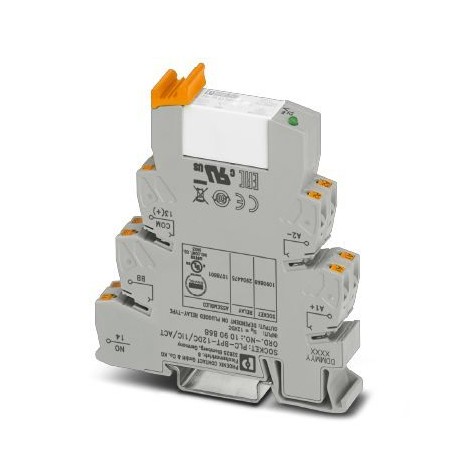

| パラメータ | 価値 |
|---|---|
| GTIN | 4055626796314 |
| 注文キー | 1078801 |
| (一般的な) | 2x 0.5 mm² ... 1 mm² (TWIN ferrule) |
| (図面) | The system installer must ensure the touch protection of the product (at voltages > 25 V AC/60 V DC). The product is a built-in device without protection against direct contact. |
| (コイル側) | 6 A (at 250 V, AC15) |
| カタログページ | Page 382 (C-5-2019) |
| 深さ(注) | 94 mm |
| 梱包単位 | 1 pc |
| 幅(注) | 14 mm |
| (寸法) | ≥ IP54 (Installation location) |
| 高さ(注) | 80 mm |
| 注記(図面) | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001437 |
| ETIM 6.0 (eCl@ss) | EC001437 |
| ETIM 7.0 (eCl@ss) | EC001437 |
| (接続データ) | 2x 0.5 mm² ... 1 mm² (TWIN ferrule) |
| (接続データ2) | EN 61810-1 |
| 関税番号 | 85364190 |
| (周囲条件) | Free-wheeling diode Damping diode |
| 接点タイプ(コイル側) | 1 N/O contact |
| 接続名(一般) | Coil side |
| ストリップ長さ(一般) | 8 mm |
| 接続方法(一般) | Push-in connection |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質(コイル側) | AgSnO2 |
| eCl@ss 8.0 (分類) | 27371601 |
| eCl@ss 9.0 (分類) | 27371601 |
| 最大高度(寸法) | ≤ 2000 m |
| 動作モード(接触側) | 100% operating factor |
| 断熱材(接続データ2) | Safe isolation, reinforced insulation |
| スイッチング容量(コイル側) | 2 A (at 24 V, DC13) |
| 指定(接続データ2) | Standards/regulations |
| 取り付け位置(接触側) | any |
| コイル電圧(周囲条件) | 12 V DC |
| 接続名(接続データ) | Contact side |
| 保護等級(寸法) | RT II (Relay) |
| 最大突入電流(コイル側) | 80 A (for 20 ms) |
| 最小スイッチング電流(コイル側) | 100 mA (at 12 V DC) |
| ストリップ長さ(接続データ) | 8 mm |
| スイッチ接点の種類(コイル側) | Single contact |
| 利用制限(図面) | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法(接続データ) | Push-in connection |
| 開閉容量最小(コイル側) | 1200 mW |
| 組み立て説明書(接触面) | In rows with zero spacing |
| 汚染度(接続データ2) | 2 |
| 1個あたりの重量(梱包を除く) | 0.000 g |
| 導体断面積 AWG(一般) | 26 ... 14 |
| 最大スイッチング電圧(コイル側) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| 最小スイッチング電圧(コイル側) | 12 V (at 100 mA) |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 50 |
| 機械的寿命(接触側) | 3x 107cycles |
| 導体断面積(一般) | 0.14 mm² ... 2.5 mm² |
| 連続電流制限(コイル側) | 6 A |
| 保護回路(周囲条件) | Reverse polarity protection Polarity protection diode |
| 定格サージ電圧(接続データ2) | 6 kV |
| 過電圧カテゴリー(接続データ2) | III |
| 規格・規制(接続データ2) | EN 50178 |
| 典型的な放出時間(周囲条件) | 10 ms |
| 導体断面積フレキシブル(一般) | 0.14 mm² ... 2.5 mm² |
| 標準的な応答時間(周囲条件) | 8 ms |
| 周囲温度(動作)(寸法) | -40 °C ... 60 °C |
| 定格絶縁電圧(接続データ2) | 250 V AC |
| 導体断面積AWG(接続データ) | 26 ... 14 |
| 公称入力電圧 UN (周囲条件) | 12 V DC |
| 動作電圧表示(周囲条件) | Yellow LED |
| 導体断面実線(接続データ) | 0.14 mm² ... 2.5 mm² |
| UN(周囲条件)での標準入力電流 | 33 mA |
| 遮断定格(抵抗負荷)最大(コイル側) | 144 W (at 24 V DC) |
| 導体断面積フレキシブル(接続データ) | 0.14 mm² ... 2.5 mm² |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 85 °C |
| 試験電圧リレー巻線/リレー接点(接点側) | 4 kV AC (50 Hz, 1 min.) |
| 遮断定格(抵抗負荷)最大ブリッジ(コイル側) | 240 W (for 24 V DC. The value is permissible if both connections 13, both connections 14 and both connections BB are bridged.) |
| 公称条件(周囲条件)での消費電力 | 0.4 W |
| 図容量性負荷の基本的な動作:- 非常に高い突入電流- 電圧はe関数で増加する(図面) | |
| 図曲線A最大許容連続電圧Umax(接触側での制限連続電流付き)(関連技術データを参照)曲線B最小許容動作電圧Uop(予備励磁後)(関連技術データを参照)(図面) |
