PLC-RPT-230UC/21-21AU/MS

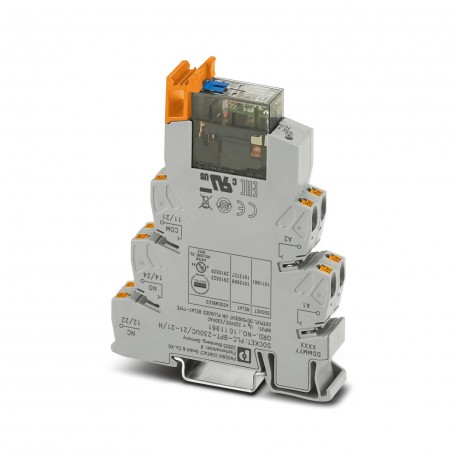

PLC-RPT-230UC/21-21AU/MS 2910529 PHOENIX CONTACT Relay Module
$0.00米ドル
4795 在庫あり
主な仕様
GTIN:4055626486802
注記:Made to Order (non-returnable)
注文キー:2910529
（一般的な）:cUL 508 Recognized
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626486802 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2910529 |
| （一般的な） | cUL 508 Recognized |
| （コイル側） | 36 V DC |
| 深さ（注） | 104 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 14 mm |
| 高さ（注） | 80 mm |
| （接触側） | 1.5 A (230 V, AC15) |
| 原産国 | DE (Germany) |
| UL、米国（一般） | UL 508 |
| 関税番号 | 85364900 |
| 断熱材（一般） | Safe isolation, reinforced insulation |
| （周囲条件） | 3 ms ... 15 ms (230 V AC) |
| 指定（一般） | Standards/regulations |
| 接点タイプ（コイル側） | 2 PDT |
| UL、米国/カナダ（一般） | cUL 508 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi + Au |
| （接続データ入力側） | 2x 0.5 mm² ... 1 mm² () |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 6 kV |
| （接続データ出力側） | cUL 508 Recognized |
| 過電圧カテゴリー（一般） | III |
| 規格・規制（一般） | EN 50178 |
| スイッチング容量（接触側） | 1 A (24 V, DC13) |
| 最大突入電流（コイル側） | 50 mA |
| 最小スイッチング電流（コイル側） | 1 mA (12 V) |
| 定格絶縁電圧（一般） | 250 V AC |
| スイッチ接点の種類（コイル側） | Single contact |
| 1個あたりの重量（梱包を除く） | 64.000 g |
| 最大突入電流（接触側） | 12 A (20 ms) |
| 最大スイッチング電圧（コイル側） | 30 V AC |
| 最小スイッチング電流（接点側） | 10 mA (12 V) |
| 最小スイッチング電圧（コイル側） | 12 V (1 mA) |
| UL、米国（接続データ出力側） | UL 508 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 50 mA |
| 保護回路（周囲条件） | Bridge rectifier Bridge rectifier |
| 最大スイッチング電圧（接触側） | 250 V AC/DC |
| 最小スイッチング電圧（接触側） | 12 V (10 mA) |
| 典型的な放出時間（周囲条件） | 10 ms (220 V DC) |
| 連続電流の制限（接触側） | 6 A |
| 標準的な応答時間（周囲条件） | 6 ms (220 V DC) |
| （接触面（金層が破壊されている面）） | 2x 0.5 mm² ... 1 mm² () |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 接続名（接続データ入力側） | Contact side |
| 動作モード（接続データ出力側） | 100% operating factor |
| UL、米国/カナダ（接続データ出力側） | cUL 508 |
| 公称入力電圧 UN (周囲条件) | 230 V AC |
| ストリップ長さ（接続データ入力側） | 8 mm |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法（接続データ入力側） | Push-in connection |
| 動作電圧表示（周囲条件） | Yellow LED |
| 取り付け位置（接続データ出力側） | any |
| 典型的な放出時間範囲（周囲条件） | 3 ms ... 15 ms (230 V AC) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UN（周囲条件）での標準入力電流 | 5 mA |
| 保護等級（接続データ出力側） | RT II (Relay) |
| テスト電圧PDT/PDT（接続データ出力側） | 2.5 kVrms(50 Hz, 1 min.) |
| 組立説明書（接続データ出力側） | In rows with zero spacing |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 85 °C |
| 遮断定格（抵抗負荷）最大（接触側） | 192 W (24 V DC) |
| 機械的寿命（接続データ出力側） | 5x 106cycles |
| 導体断面積 AWG (接続データ入力側) | 26 ... 14 |
| 導体断面実線（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| 接続名（接触側（金層が破壊されている側）） | Coil side |
| 剥離長さ（接触面（金層が破壊されている面）） | 8 mm |
| 接続方法（接触面（金層破壊あり）） | Push-in connection |
| 導体断面積フレキシブル（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| 導体断面積 AWG（接触側（金層が破壊されている側）） | 26 ... 14 |
| テスト電圧リレー巻線/リレー接点（接続データ出力側） | 4 kVrms(50 Hz, 1 min.) |
| 導体断面実線（接触面（金層破壊）） | 0.14 mm² ... 2.5 mm² |
| 導体断面はフレキシブル（接触面（金層が破壊されている）） | 0.14 mm² ... 2.5 mm² |
製品説明
PLC-INTERFACE, consisting of socket relay and plug-in multi-layer gold contact relay with manual operation, integrated status LED, push-in connection, 2 switched contacts, Rectifier bridge, Input volt
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
14 mm PLC basic terminal block without relay, for mounting on DIN rail NS 35/7,5, Push-in connection, 2 PDT, Input voltage 230 V AC/DC
