PLC-RPT-230UC/21/SO46

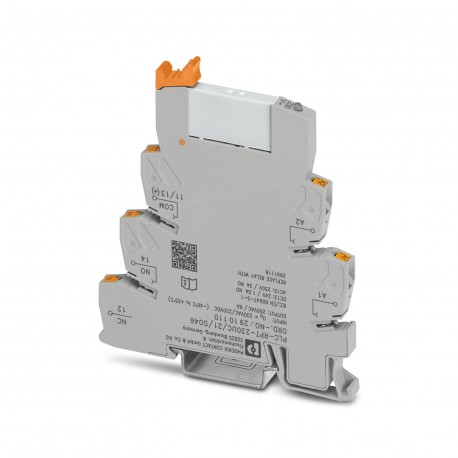

PLC-RPT-230UC/21/SO46 2910110 PHOENIX CONTACT Relay Module
$0.00米ドル
3489 在庫あり
主な仕様
GTIN:4055626426808
注文キー:2910110
（一般的な）:EN 50178
（コイル側）:3 A (at 230 V, AC15)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626426808 |
| 注文キー | 2910110 |
| （一般的な） | EN 50178 |
| （コイル側） | 3 A (at 230 V, AC15) |
| 深さ（注） | 94 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 80 mm |
| （接触側） | 2x 0.5 mm² ... 1 mm² () |
| 原産国 | DE (Germany) |
| （接続データ1） | 2x 0.5 mm² ... 1 mm² () |
| 関税番号 | 85364900 |
| （周囲条件） | RCZ filter |
| 指定（一般） | Standards/regulations |
| 接点タイプ（コイル側） | 1 PDT |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgSnO |
| 接続名（接触側） | Coil side |
| スイッチング容量（コイル側） | 2 A (at 24 V, DC13) |
| 規格・規制（一般） | IEC 60664 |
| ストリップ長さ（接触側） | 8 mm |
| 接続方法（接触側） | Push-in connection |
| 最小スイッチング電流（コイル側） | 10 mA (at 12 V) |
| 動作モード（接続データ2） | 100% operating factor |
| スイッチ接点の種類（コイル側） | Single contact |
| 接続名（接続データ1） | Contact side |
| ステータス表示（周囲条件） | Yellow LED |
| 正味重量（SAP）（接続データ2） | 31.27 g |
| ストリップ長さ（接続データ1） | 8 mm |
| 1個あたりの重量（梱包を除く） | 31.270 g |
| 接続方法（接続データ1） | Push-in connection |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| 最小スイッチング電圧（コイル側） | 5 V (at 100 mA) |
| 取り付け位置（接続データ2） | any |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 6 A |
| 保護回路（周囲条件） | Bridge rectifier |
| 保護の程度（接続データ2） | IP20 (Relay base) |
| 組立説明書（接続データ2） | In rows with zero spacing |
| 典型的な放出時間（周囲条件） | 20 ms |
| 導体断面積AWG（接触側） | 26 ... 14 |
| 標準的な応答時間（周囲条件） | 7 ms |
| 機械的耐用年数（接続データ2） | 2x 107cycles |
| 周囲温度（動作）（寸法） | -40 °C ... 55 °C |
| 導体断面（接触側） | 0.14 mm² ... 2.5 mm² |
| 公称入力電圧 UN (周囲条件) | 230 V AC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG（接続データ1） | 26 ... 14 |
| 導体断面積フレキシブル（接触側） | 0.14 mm² ... 2.5 mm² |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UN（周囲条件）での標準入力電流 | 8.8 mA (50 Hz) |
| 導体断面実線（接続データ1） | 0.14 mm² ... 2.5 mm² |
| 遮断定格（抵抗負荷）最大（コイル側） | 140 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積フレキシブル（接続データ1） | 0.14 mm² ... 2.5 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.78 ... 1.14 |
| 公称条件（周囲条件）での消費電力 | 2.3 W |
| テスト電圧リレー巻線/リレー接点（接続データ2） | 4 kV AC (50 Hz, 1 min.) |
製品説明
PLC-INTERFACE against eddy currents and/or eddy voltages on the control side, consisting of PLC-BPT.../21 base terminal block with push-in connection and plug-in miniature relay with power contact, 1
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
