PLC-RPT-24DC/21

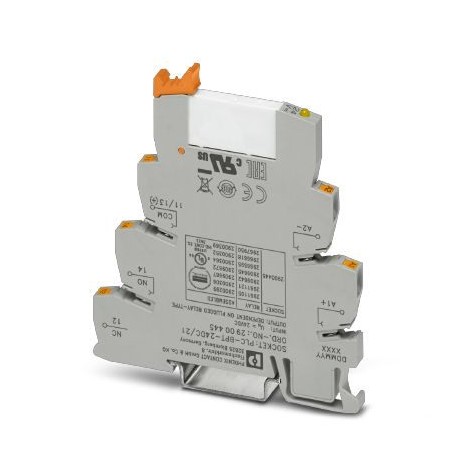

PLC-RPT- 24DC/21 2900299 PHOENIX CONTACT Relay Module
$0.00米ドル
4008 在庫あり
主な仕様
（）:IP20 (Relay base)
GTIN:4046356506991
注記 （）:Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or FBST 500....
注文キー:2900299
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| （） | IP20 (Relay base) |
| GTIN | 4046356506991 |
| 注記 （） | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or FBST 500.... |
| 注文キー | 2900299 |
| （一般的な） | IEC 60255/DIN VDE 0435 (in relevant parts) |
| （コイル側） | 3 A (at 230 V, AC15) |
| カタログページ | Page 372 (C-5-2017) |
| 深さ（注） | 94 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 80 mm |
| （接触側） | 2x 0.5 mm² ... 1 mm² () |
| 原産国 | DE (Germany) |
| 動作モード（） | 100% operating factor |
| 正味重量（SAP）（） | 32.466 g |
| 関税番号 | 85364190 |
| 取り付け位置（） | any |
| 指定（一般） | Standards/regulations |
| 保護回路（） | Reverse polarity protection Polarity protection diode |
| 保護の程度（） | RT III (Relay) |
| 典型的なリリース時間（） | 8 ms |
| 組み立て説明書（） | In rows with zero spacing |
| 接点タイプ（コイル側） | 1 PDT |
| 標準的な応答時間（） | 5 ms |
| 機械的耐用年数（） | 2x 107cycles |
| 注記（主要商業データ） | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or FBST 500.... |
| 公称入力電圧 UN () | 24 V DC |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgSnO |
| 動作電圧表示（） | Yellow LED |
| 汚染度（一般） | 3 |
| 接続名（接触側） | Contact side |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 2 A (at 24 V, DC13) |
| UNでの標準入力電流（） | 9 mA |
| 規格・規制（一般） | IEC 60664 |
| ストリップ長さ（接触側） | 8 mm |
| 接続方法（接触側） | Push-in connection |
| 最大突入電流（コイル側） | 10 A (4 s) |
| 最小スイッチング電流（コイル側） | 10 mA (at 12 V) |
| スイッチ接点の種類（コイル側） | Single contact |
| 1個あたりの重量（梱包を除く） | 32.470 g |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| 最小スイッチング電圧（コイル側） | 5 V (at 100 mA) |
| 周囲温度（動作）（注） | -40 °C ... 60 °C |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 6 A |
| 導体断面積AWG（接触側） | 26 ... 14 |
| 標準に準拠した接続（一般） | CUL |
| 公称条件での消費電力（） | 0.22 W |
| テスト電圧リレー巻線/リレー接点() | 4 kV AC (50 Hz, 1 min.) |
| 導体断面（接触側） | 0.14 mm² ... 2.5 mm² |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 周囲温度（保管・輸送）（注） | -40 °C ... 85 °C |
| 導体断面積フレキシブル（接触側） | 0.14 mm² ... 2.5 mm² |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 遮断定格（抵抗負荷）最大（コイル側） | 140 W (at 24 V DC) |
製品説明
PLC-INTERFACE, consists of a PLC-BPT.../21 base terminal block with Push-in connection and plug-in miniature relay with power contact, for mounting on symmetrical rail NS 35/7.5, 1 reverse contact, in
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
6.2 mm PLC basic terminal block with push-in connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, 1 PDT, input voltage 24 V DC
