PLC-RSC-24DC/ 1-1/ACT

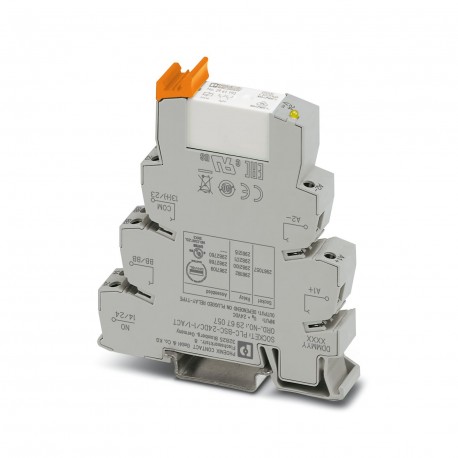

PLC-RSC- 24DC/ 1- 1/ACT 2967109 PHOENIX CONTACT Relay Module
$0.00米ドル
3861 在庫あり
主な仕様
:Freewheeling diode; Freewheeling diode
EMC:B
色:gray (RAL 7042)
深さ:94 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Freewheeling diode; Freewheeling diode | |
| EMC | B |
| 色 | gray (RAL 7042) |
| 深さ | 94 mm |
| 幅 | 14 mm |
| 身長 | 80 mm |
| 高度 | ≤ 2000 m |
| 湿度 | A |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | B/C |
| 絶縁 | Basic insulation |
| 応用 | Output function |
| 証明書 | CE-compliant |
| 温度 | D |
| 製品タイプ | Relay Module |
| ねじ山 | M3 |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 識別 | ISA-S71.04. G3 Harsh Group |
| 動作モード | 100% operating factor |
| 製品ファミリー | PLC-INTERFACE |
| 試験電圧（） | 1 kVrms(50 Hz, 1 min.) |
| 記事の改訂 | 11 |
| 接触材料 | AgNi |
| ドライブ（極性） | polarized |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 締め付けトルク | 0.6 Nm ... 0.8 Nm |
| ドライブと機能 | monostable |
| 保護回路 | Reverse polarity protection; Polarity protection diode |
| スイッチング容量 | 2 A (24 V (DC13)) |
| 入力電圧範囲 | 20.2 V DC ... 33.6 V DC (20 °C) |
| 定格サージ電圧 | 4 kV (Safe isolation, reinforced insulation, and 6 kV between input circuit and output contact current paths) |
| 過電圧カテゴリー | III |
| 典型的なリリース時間 | 10 ms |
| 低電圧指令 | Conformance with Low Voltage Directive |
| 規格・規制 | IEC 61810-1 |
| 典型的な応答時間 | 8 ms |
| 接点スイッチングタイプ | 2 N/O contacts |
| 最大突入電流 | 25 A (20 ms) |
| 最小スイッチング電流 | 10 mA (5 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | 3x 107cycles |
| スイッチング容量最小。 | 50 mW |
| 公称入力電圧 UN | 24 V DC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| 最小スイッチング電圧 | 5 V (10 mA) |
| 動作電圧表示 | Yellow LED |
| 導体断面積 AWG | 26 ... 14 |
| 連続電流の制限 | 6 A |
| UNでの標準入力電流 | 18 mA |
| 最終データ管理日 | 11.07.2024 |
| 保護等級（リレー） | RT III |
| 導体断面積は剛性 | 0.14 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| UNの入力電力損失 | 0.43 W |
| 試験電圧（巻線/接触） | 4 kVrms(50 Hz, 1 min.) |
| 周囲温度（動作） | -40 °C ... 70 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| 保護等級（リレーベース） | IP20 |
| 遮断定格（抵抗負荷）最大。 | 144 W (24 V DC) |
| UL 94準拠の難燃性評価 | V0 (Housing) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 試験電圧（N/O接点/N/O接点） | 2.5 kVrms(50 Hz, 1 min.) |
| 保護等級（設置場所） | ≤ IP54 |
| 公称条件での最大消費電力 | 0.43 W |
| 公称電圧（プラグイン電気機械リレー） | 24 V DC |
製品説明
PLC-INTERFACE for output functions, consisting of PLC-BSC.../ACT base terminal block with screw connection and plug-in miniature relay with power contact, for mounting on NS 35/7.5 rail, 2 closing con
