PLC-RSP-12DC/21/C1D2

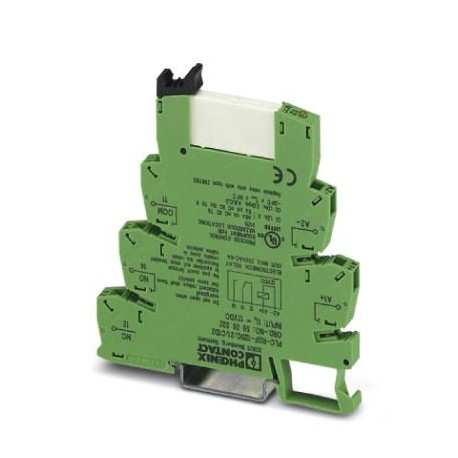

PLC-RSP-12DC/21/C1D2 5606332 PHOENIX CONTACT Relay
$0.00米ドル
4453 在庫あり
主な仕様
GTIN:4046356686389
注記:Made to Order (non-returnable)
注文キー:5606332
（コイル側）:1500 VA (for 250 V AC)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356686389 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 5606332 |
| （コイル側） | 1500 VA (for 250 V AC) |
| カタログページ | Page 413 (C-7-2015) |
| 深さ（注） | 94 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 80 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85364190 |
| （周囲条件） | Reverse polarity protection Polarity protection diode |
| 接点タイプ（コイル側） | 1 PDT |
| 接続名（一般） | Coil side |
| 接続方法（一般） | Spring-cage connection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgSnO |
| 動作モード（接触側） | 100% operating factor |
| （接続データ出力側） | EN 50178 |
| 正味重量（SAP）（接触側） | 31.06 g |
| 取り付け位置（接触側） | any |
| 最大突入電流（コイル側） | 10 A (4 s) |
| 最小スイッチング電流（コイル側） | 10 mA |
| スイッチ接点の種類（コイル側） | Single contact |
| 保護等級（接触側） | IP20 (Relay base) |
| 組み立て説明書（接触面） | In rows with zero spacing |
| 1個あたりの重量（梱包を除く） | 31.060 g |
| 導体断面積 AWG（一般） | 26 ... 14 |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| 最小スイッチング電圧（コイル側） | 12 V AC/DC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | 2x 107cycles |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積（一般） | 0.14 mm² ... 2.5 mm² |
| 連続電流制限（コイル側） | 6 A |
| 保護回路（周囲条件） | Reverse polarity protection Polarity protection diode |
| 適合性（接続データ出力側） | CE-compliant |
| 指定（接続データ出力側） | Standards/regulations |
| 典型的な放出時間（周囲条件） | 8 ms |
| 導体断面積フレキシブル（一般） | 0.14 mm² ... 2.5 mm² |
| 標準的な応答時間（周囲条件） | 5 ms |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 接続名（接続データ入力側） | Contact side |
| 公称入力電圧 UN (周囲条件) | 12 V DC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法（接続データ入力側） | Spring-cage connection |
| 動作電圧表示（周囲条件） | Yellow LED |
| UN（周囲条件）での標準入力電流 | 15.3 mA |
| 汚染度（接続データ出力側） | 3 |
| 遮断定格（抵抗負荷）最大（コイル側） | 140 W (at 24 V DC) |
| 過電圧カテゴリー（接続データ出力側） | III |
| 規格・規制（接続データ出力側） | IEC 60664 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 試験電圧リレー巻線/リレー接点（接点側） | 4 kV AC (50 Hz, 1 min.) |
| 導体断面積 AWG (接続データ入力側) | 26 ... 14 |
| 導体断面実線（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| 公称条件（周囲条件）での消費電力 | 0.74 W |
| 導体断面積フレキシブル（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ出力側） | V0 |
