PLC-RSP-230UC/21AU

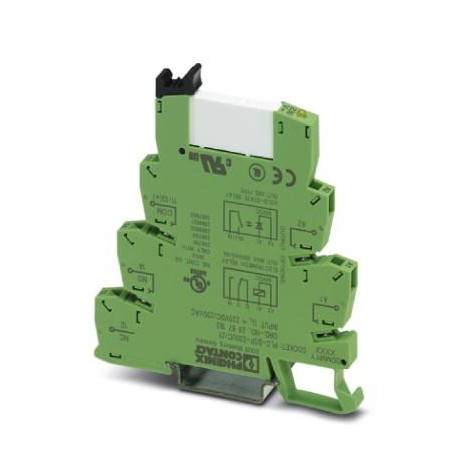

PLC-RSP-230UC/21AU 2966647 PHOENIX CONTACT Relay Module
$0.00米ドル
3160 在庫あり
主な仕様
GTIN:4017918164836
注記:Made to Order (non-returnable)
注文キー:2966647
（一般的な）:EN 50178
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918164836 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2966647 |
| （一般的な） | EN 50178 |
| （コイル側） | 36 V DC |
| カタログページ | Page 323 (C-7-2013) |
| 深さ（注） | 94 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 80 mm |
| （接触側） | 3 A (at 230 V, AC15) |
| 原産国 | DE (Germany) |
| 関税番号 | 85364900 |
| （周囲条件） | 3 mA (at UN= 220 V DC) |
| 指定（一般） | Standards/regulations |
| 接点タイプ（コイル側） | 1 PDT |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgSnO, hard gold-plated |
| 汚染度（一般） | 3 |
| 過電圧カテゴリー（一般） | III |
| 規格・規制（一般） | IEC 60664 |
| スイッチング容量（接触側） | 2 A (at 24 V, DC13) |
| 最大突入電流（コイル側） | 50 mA |
| 最小スイッチング電流（コイル側） | 1 mA (at 24 V) |
| スイッチ接点の種類（コイル側） | Single contact |
| 1個あたりの重量（梱包を除く） | 29.040 g |
| 最大スイッチング電圧（コイル側） | 30 V AC |
| 最小スイッチング電流（接点側） | 10 mA (at 12 V) |
| 最小スイッチング電圧（コイル側） | 100 mV (at 10 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 50 mA |
| 保護回路（周囲条件） | Bridge rectifier Bridge rectifier |
| 最大スイッチング電圧（接触側） | 250 V AC/DC |
| 最小スイッチング電圧（接触側） | 5 V (at 100 mA) |
| 典型的な放出時間（周囲条件） | 15 ms |
| 標準に準拠した接続（一般） | CUL |
| 連続電流の制限（接触側） | 6 A |
| 標準的な応答時間（周囲条件） | 7 ms |
| 周囲温度（動作）（寸法） | -40 °C ... 55 °C |
| 接続名（接続データ入力側） | Contact side |
| 動作モード（接続データ出力側） | 100% operating factor |
| 公称入力電圧 UN (周囲条件) | 230 V AC |
| ストリップ長さ（接続データ入力側） | 8 mm |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法（接続データ入力側） | Spring-cage connection |
| 正味重量（SAP）（接続データ出力側） | 29.043 g |
| 動作電圧表示（周囲条件） | Yellow LED |
| 取り付け位置（接続データ出力側） | any |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UN（周囲条件）での標準入力電流 | 3.2 mA (at UN= 230 V AC) |
| 遮断定格（抵抗負荷）最大（コイル側） | 1.2 W (at 24 V DC) |
| 保護等級（接続データ出力側） | IP20 (Relay base) |
| 組立説明書（接続データ出力側） | In rows with zero spacing |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 遮断定格（抵抗負荷）最大（接触側） | 140 W (at 24 V DC) |
| 機械的寿命（接続データ出力側） | 2x 107cycles |
| 導体断面積 AWG (接続データ入力側) | 26 ... 14 |
| 導体断面実線（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| 接続名（接触側（金層が破壊されている側）） | Coil side |
| 剥離長さ（接触面（金層が破壊されている面）） | 8 mm |
| 接続方法（接触面（金層破壊あり）） | Spring-cage connection |
| 公称条件（周囲条件）での消費電力 | 0.74 W |
| 導体断面積フレキシブル（接続データ入力側） | 0.14 mm² ... 2.5 mm² |
| 導体断面積 AWG（接触側（金層が破壊されている側）） | 26 ... 14 |
| テスト電圧リレー巻線/リレー接点（接続データ出力側） | 4 kV AC (50 Hz, 1 min.) |
| 導体断面実線（接触面（金層破壊）） | 0.14 mm² ... 2.5 mm² |
| 導体断面はフレキシブル（接触面（金層が破壊されている）） | 0.14 mm² ... 2.5 mm² |
