PLC-TR-1T-MUL-300M-PT

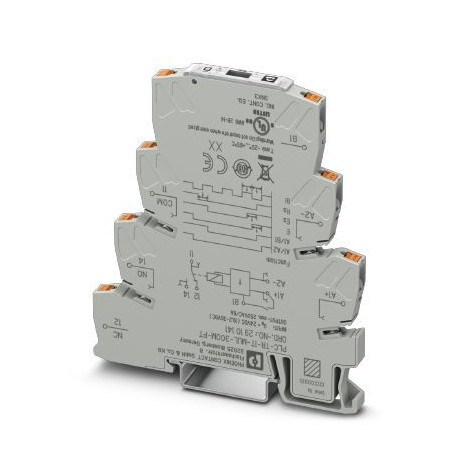

PLC-TR-1T-MUL-300M-PT 2910141 PHOENIX CONTACT Ultra-narrow multi-function time relay with 4 functions, adjus..
$0.00米ドル
4433 在庫あり
主な仕様
GTIN:4055626430607
注文キー:2910141
カタログページ:Page 262 (C-5-2019)
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626430607 |
| 注文キー | 2910141 |
| カタログページ | Page 262 (C-5-2019) |
| 梱包単位 | 1 |
| （接触側） | Yellow LED (relay active) |
| ETIM 5.0 (eCl@ss) | EC001439 |
| ETIM 6.0 (eCl@ss) | EC001439 |
| ETIM 7.0 (eCl@ss) | EC001439 |
| （コントロールコンタクト） | IEC 60947-5-1 |
| 色（接触面） | traffic grey A RAL 7042 |
| 関税番号 | 85364900 |
| （周囲条件） | Bi: Flashing beginning with pulse |
| 出力ヒューズ（コイル側） | 6.3 A (fast-blow) |
| 接点タイプ（コイル側） | 1 floating PDT |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Push-in connection |
| 深さ（主要な商業データ） | 86 mm |
| 耐ノイズ性（寸法） | EN 61000-6-2 |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 80 mm |
| eCl@ss 8.0 (分類) | 27371605 |
| eCl@ss 9.0 (分類) | 27371605 |
| 機能（周囲条件） | E: With switch-on delay |
| 最大高度（寸法） | ≤ 2000 m |
| ステータス表示（接触側） | Green LED (POWER) |
| 取り付け位置（接触側） | any |
| 騒音放出（制御接点） | EN 61000-6-3 |
| ノイズ耐性（制御接点） | EN 61000-6-2 |
| 接続名（接続データ） | Non-floating, terminals A1-B1 |
| 保護等級（寸法） | IP20 |
| 汚染度（管理連絡先） | 2 |
| 回復時間（周囲条件） | 50 ms |
| 組み立て説明書（接触面） | on standard DIN rail NS 35 in accordance with EN 60715 |
| 導体断面積 AWG（一般） | 26 ... 14 |
| 最大スイッチング電圧（コイル側） | 250 V AC |
| 定格サージ電圧（制御接点） | 6 kV |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 制御パルス長（接続データ） | ≥ 50 ms |
| 機械的寿命（接触側） | 2 x 107cycles |
| 過電圧カテゴリー（制御接点） | III |
| 導体断面積（一般） | 0.14 mm² ... 2.5 mm² |
| 低電圧指令（制御接点） | Conformance with Low Voltage Directive 2014/35/EU |
| 設定範囲時間（周囲条件） | 0.1 s ... 300 min. (4 time end ranges) |
| 規格・規制（管理連絡先） | IEC 61812-1 |
| 入力電圧範囲（周囲条件） | 24 V DC (19.2 V DC ... 30 V DC) |
| 公称消費電力（接触側） | 0.45 W (at 24 V DC) |
| 導体断面積フレキシブル（一般） | 0.14 mm² ... 2.5 mm² |
| ハウジング絶縁材（接触面） | Polyamide PA, self-extinguishing |
| 定格絶縁電圧（制御接点） | 300 V AC |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 許容湿度（動作）（寸法） | 15 % ... 85 % |
| 電磁両立性（制御接点） | Conformance with EMC Directive 2014/30/EU |
| 許容湿度（動作）（接触側） | 15 % ... 85 % |
| 遮断定格（抵抗負荷）最大（コイル側） | 1500 VA (6 A / 250 V AC) |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 80 °C |
製品説明
Particularly narrowly designed multifunction timing relay with 4 functions, configurable time interval (0.1 s to 300 min), 1 inverter, push-in connection
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
