PLC-V8/FLK14/OUT

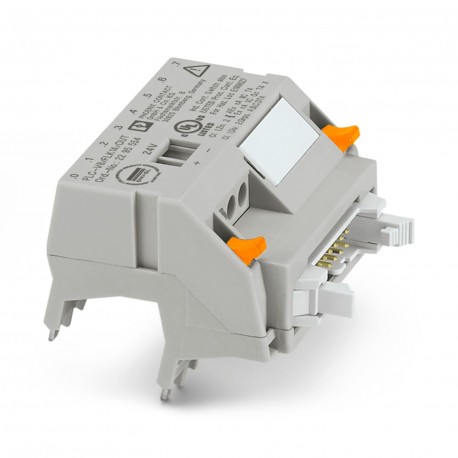

PLC-V8/FLK14/OUT 2295554 PHOENIX CONTACT System connection
$0.00米ドル
4681 在庫あり
主な仕様
:6ES7522-1BH01-0AB0
EMC:B
注記:Can be snapped onto 8x PLC-INTERFACE terminals
色:gray (RAL 7042)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 6ES7522-1BH01-0AB0 | |
| EMC | B |
| 注記 | Can be snapped onto 8x PLC-INTERFACE terminals |
| 色 | gray (RAL 7042) |
| 深さ | 55.8 mm |
| ピッチ | 2.54 mm |
| 幅 | 49.93 mm |
| 身長 | 41 mm |
| 高度 | ≤ 2000 m |
| 湿度 | A |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | C |
| 絶縁 | Functional insulation |
| 証明書 | CE-compliant |
| 温度 | D |
| 製品タイプ | Interface module |
| ねじ山 | M3 |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | Plug-on assembly |
| 識別 | Class I, Div. 2, Groups A, B, C, D T4 |
| 製品ファミリー | PLC-INTERFACE |
| チャンネル数 | 8 |
| 記事の改訂 | 13 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | IDC/FLK pin strip |
| 取り付け位置 | any |
| 適切なI/Oカード | 6ES7522-1BH00-0AB0 |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 操作上の注意 | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| ポジション数 | 14 |
| 定格サージ電圧 | 0.5 kV (1.2/50 μs) |
| 電流（支店ごと） | ≤ 1 A |
| 過電圧カテゴリー | II |
| 低電圧指令 | Conformance with Low Voltage Directive |
| 接続数 | 1 |
| 規格・規制 | EN IEC 60664-1 |
| 電流（電源） | ≤ 3 A |
| ステータス表示あり | Yes |
| 動作電圧範囲 | 18 V DC ... 33.6 V DC |
| 定格絶縁電圧 | 50 V |
| 動作電圧表示 | Green LED |
| 導体断面積 AWG | 24 ... 12 |
| 住宅断熱材 | Polyamide 6.6 green |
| 挿入/離脱サイクル | > 50 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 保護等級（モジュール） | IP20 |
| 電磁両立性 | Conformance with EMC directive |
| 周囲温度（動作） | -40 °C ... 70 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 標準に準拠した接続 | IEC 60603-13 |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 保護等級（設置場所） | ≥ IP54 |
| 導体断面は固定（同じ断面を持つ2本の導体） | 0.2 mm² ... 1.5 mm² |
| 導体断面積がフレキシブル（同じ断面積の導体2本） | 0.2 mm² ... 1.5 mm² |
製品説明
V8 adapter for 8 x PLC-INTERFACE (6.2 mm), control: PLC wiring system for output cards, connection 1: Screw connection 1x, connection 2: IDC/FLK male connector 1x 14-poles, connection 3: Plug-in conne
