PLC-V8C/PT-24DC/EM

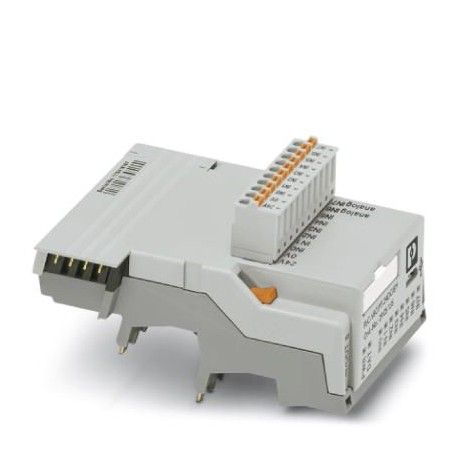

PLC-V8C/PT-24DC/EM 2905137 PHOENIX CONTACT Extension module
$0.00米ドル
4107 在庫あり
主な仕様
GTIN:4046356919487
（注記）:Surge protection
注文キー:2905137
（一般的な）:0.25 mm² ... 1.5 mm² (Ferrules without plastic sleeve)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356919487 |
| （注記） | Surge protection |
| 注文キー | 2905137 |
| （一般的な） | 0.25 mm² ... 1.5 mm² (Ferrules without plastic sleeve) |
| カタログページ | Page 429 (C-5-2017) |
| 梱包単位 | 1 pc |
| 注記（一般） | Device supply and 8 x inputs |
| 原産国 | DE (Germany) |
| カラー（出力データ） | gray |
| 関税番号 | 85389099 |
| ステータス表示（注） | Green LED |
| 供給電圧（注） | 24 V DC |
| 断熱材（寸法） | Basic insulation |
| 適合性（寸法） | CE-compliant |
| 名称（寸法） | Air clearances and creepage distances between the power circuits |
| 保護回路（注） | Reverse polarity protection |
| 深さ（周囲条件） | 87 mm |
| ストリップ長さ（一般） | 9 mm |
| 幅（周囲条件） | 50 mm |
| 接続方法（一般） | Push-in connection |
| 高さ（周囲条件） | 111 mm |
| 供給電圧範囲（注） | 19.2 V DC ... 26.4 V DC |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 入力電圧（電源） | 24 V DC |
| 動作モード（出力データ） | 100% operating factor |
| ポジション数（一般） | 10 |
| ステータス表示（電源） | Yellow LED |
| 取り付け位置（出力データ） | any |
| 接続数（一般） | 1 |
| 入力数（電源） | 8 (2 configurable as analog) |
| 汚染度（寸法） | 2 |
| 定格サージ電圧（寸法） | 0.8 kV |
| 過電圧カテゴリー（寸法） | III |
| 保護等級（出力データ） | IP20 |
| UNでの最大入力電流（注） | 65 mA |
| 規格・規制（寸法） | DIN EN 50178 |
| アセンブリ命令（出力データ） | can be plugged onto 8 x PLC-INTERFACE terminal blocks |
| 入力電圧（入力データ（アナログ）） | 19 V DC |
| 1個あたりの重量（梱包を除く） | 121.200 g |
| 導体断面積 AWG（一般） | 26 ... 16 |
| 定格絶縁電圧（寸法） | 50 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 入力抵抗（入力データ（アナログ）） | < 100 mΩ |
| 入力数（入力データ（アナログ）） | ≤ 8 |
| 信号レベル「0」信号（電源） | < 5 V |
| 信号レベル「1」信号（電源） | > 11 V |
| 導体断面積（一般） | 0.14 mm² ... 1.5 mm² |
| 入力（電源）の説明 | EN 61131-2, type 3 |
| 入力電流「0」信号（電源） | < 1 mA |
| 入力電流「1」信号（電源） | typ. 2.5 mA |
| 入力抵抗（入力データ（デジタル）） | > 3.5 kΩ |
| 入力数（入力データ（デジタル）） | 2 (IN6 and IN7 are configurable as analog) |
| 導体断面積フレキシブル（一般） | 0.14 mm² ... 1.5 mm² |
| 入力電圧範囲（入力データ（デジタル）） | 0 V ... 10 V |
| 公称電流（入力データ（PLC-INTERFACE）） | 9 mA |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 入力の説明（入力データ（アナログ）） | technical data depends on the PLC-INTERFACE terminal block used |
| 出力数（入力データ（PLC-INTERFACE）） | ≤ 8 |
| 標準消費電流（入力データ（アナログ）） | 4 mA |
| 公称出力電圧（入力データ（PLC-INTERFACE）） | 24 V DC |
| 周囲温度（動作）（接続データ（PLC V8Cバス）） | -20 °C ... 45 °C |
| 接続方法（接続データ（電源およびデジタル入力）） | Insulation displacement connection |
| ポジション数（接続データ（電源およびデジタル入力）） | 4 |
| 接続数（接続データ（電源およびデジタル入力）） | 1 |
| 周囲温度（保管・輸送）（接続データ（PLC V8Cバス）） | -20 °C ... 70 °C |
| 最大許容相対湿度（動作）（接続データ（PLC V8Cバス）） | 95 % |
製品説明
PLC logic expansion module with 16 I/O for plug-in connection to 8 PLC-INTERFACE terminals for expanding the basic module (maximum 2 expansion modules can be connected to one basic module), push-in co
