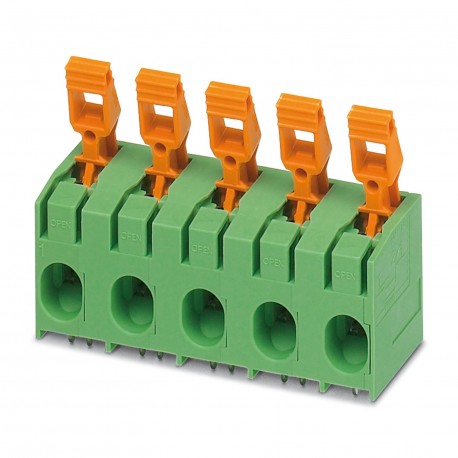

| パラメータ | 価値 |
|---|---|
| 0.75 mm² / flexible / > 30 N | |
| ステップ | 15 mm |
| 結果 | Approved Test |
| 色 () | () |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 幅 [w] | 26.4 mm |
| 頻度 | 10 - 150 - 10 Hz |
| 高さ [h] | 29 mm |
| 長さ [l] | 30.5 mm |
| ピンのデザイン | Linear Pin Arrangement |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 剥離長さ | 18 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Terminals XL |
| 製品タイプ | Printed Circuit Board Terminal |
| 穴径 | 1.6 mm |
| 記事レビュー | 00 |
| 行数 | 1 |
| 全高 | 33.5 mm |
| 製品ファミリー | PLH 16/ |
| 接続タイプ | Push lock spring connection |
| 名目セクション | 16 mm² |
| 極数 | 2 |
| テストの指示 | X, Y, and Z axes |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| パフォーマンス時間 | 5 s |
| 取り付けタイプ | Wave soldering |
| 寺院の寸法 | 1.2 x 1.2 mm |
| 包装の種類 | Boxed Packaging |
| 公称電流IN | 76 A |
| 公称電圧UN | 1000 V |
| 外装梱包タイプ | Cardboard box with cardboard interlayers |
| テスト仕様 | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 断熱材 | PA |
| 溶接ピン長さ [P] | 4.5 mm |
| 潜在的な数 | 2 |
| ロッド間の間隔 | 12.5 mm |
| AWG導体セクション | 18 ... 4 |
| 接続数 | 2 |
| 公称電圧(II/2) | 1000 V |
| サイジング電圧(III/3) | 1000 V |
| 軸ごとのテスト期間 | 2.5 h |
| 剛性導体セクション | 0.75 mm² ... 16 mm² |
| 表面特性 | Galvanically tinned |
| 加熱試験要件 | The sum of the ambient temperature and the heating of the PCB connection terminal cannot exceed the upper limit temperature. |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| フレキシブル導体部 | 0.75 mm² ... 25 mm² |
| 寸法電圧(III/2) | 1000 V |
| 周囲温度(サービス) | -40 °C ... 100 °C (Based on current/derating load capacity curve) |
| 周囲温度(取り付け) | -5 °C ... 100 °C |
| 公称過渡電圧(II/2) | 8 kV |
| 絶縁電圧(II/2)の選定 | 1000 V |
| 公称過渡電圧(III/2) | 8 kV |
| 公称過渡電圧(III/3) | 8 kV |
| 絶縁電圧(III/2)の選定 | 1000 V |
| 絶縁電圧(III/3)の選定 | 1000 V |
| 最小沿面距離線値(II/2) | 5.5 mm |
| 金属表面溶接部(上層) | Tin (10 - 16 μm Sn) |
| 最小沿面距離線値(III/2) | 8 mm |
| 最小沿面距離線値(III/3) | 12.5 mm |
| 電位あたりのはんだピンの数 | 4 |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧(II/2)の寸法決定 | 8 kV |
| UL 94準拠の難燃性クラス | V0 |
| 過渡電圧の測定(III/2) | 8 kV |
| 過渡電圧の測定(III/3) | 8 kV |
| 周囲温度(保管/輸送) | -40 °C ... 70 °C |
| 端子の金属表面(最上層) | Tin (10 - 16 μm Sn) |
| 空気の相対湿度(保管/輸送) | 30 % ... 70 % |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性(DIN EN 60112(VDE 0303-11)) | CTI 600 |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブ付き | 0.75 mm² ... 10 mm² |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブなし | 0.75 mm² ... 16 mm² |
| 空気絶縁距離の最小値 - 不均一電界(II/2) | 5.5 mm |
| 空気絶縁距離の最小値 - 不均一電界(III/2) | 8 mm |
| 空気絶縁距離の最小値 - 不均質電界(III/3) | 8 mm |
| 導体断面/導体タイプ/張力公称値/実効値 | 0.75 mm² / rigid / > 30 N |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
| 同じ断面を持つ2本の導体、プラスチックスリーブ付きのTWINつま先キャップで柔軟 | 0.75 mm² ... 4 mm² |
