PLH 5/ 3-7,5-ZF MCRD/WH/BK

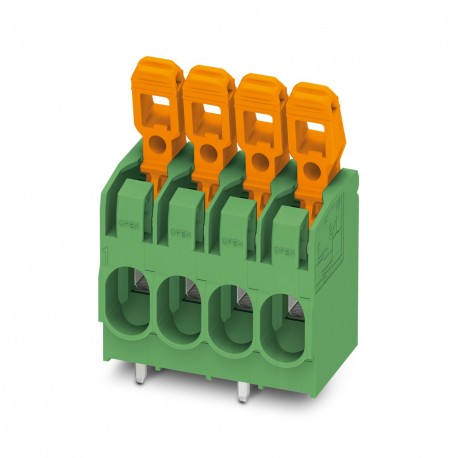

PLH 5/ 3-7,5-ZF MCRD/WH/BK 1713573 PHOENIX CONTACT Terminal for printed circuit board, nominal current: 41 A..
$0.00米ドル
4227 在庫あり
主な仕様
:0.2 mm² / flexible / > 10 N
ステップ:7.5 mm
結果:Approved Test
振幅:0.35 mm (10 Hz ... 60.1 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| ステップ | 7.5 mm |
| 結果 | Approved Test |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| ピンのデザイン | M zigzag pins |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 剥離長さ | 12 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Terminals L |
| 製品タイプ | Printed Circuit Board Terminal |
| 記事レビュー | 02 |
| 行数 | 1 |
| 製品ファミリー | PLH 5/ |
| カラー（ハウジング） | Multicolor () |
| 接続タイプ | Push lock spring connection |
| 名目セクション | 6 mm² |
| 極数 | 3 |
| テストの指示 | X, Y, and Z axes |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| パフォーマンス時間 | 5 s |
| 取り付けタイプ | Wave soldering |
| 寺院の寸法 | 1.2 x 1.5 mm |
| 包装の種類 | Boxed Packaging |
| 公称電流IN | 41 A |
| 公称電圧UN | 1000 V |
| テスト仕様 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 断熱材 | PA |
| 潜在的な数 | 3 |
| AWG導体セクション | 24 ... 10 |
| 接続数 | 3 |
| 公称電圧（II/2） | 1000 V |
| サイジング電圧（III/3） | 1000 V |
| 軸ごとのテスト期間 | 2.5 h |
| 剛性導体セクション | 0.2 mm² ... 6 mm² |
| 表面特性 | Galvanically tinned |
| 加熱試験要件 | Temperature rise ≤ 45 K |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| フレキシブル導体部 | 0.2 mm² ... 6 mm² |
| 寸法電圧（III/2） | 1000 V |
| 周囲温度（サービス） | -40 °C ... 100 °C (Based on current/derating load capacity curve) |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 公称過渡電圧（II/2） | 6 kV |
| 絶縁電圧（II/2）の選定 | 1000 V |
| 公称過渡電圧（III/2） | 8 kV |
| 公称過渡電圧（III/3） | 8 kV |
| 絶縁電圧（III/2）の選定 | 1000 V |
| 絶縁電圧（III/3）の選定 | 1000 V |
| 最小沿面距離線値（II/2） | 5 mm |
| 金属表面溶接部（上層） | Tin (10 - 16 μm Sn) |
| 最小沿面距離線値（III/2） | 5 mm |
| 最小沿面距離線値（III/3） | 12.5 mm |
| 電位あたりのはんだピンの数 | 1 |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧（II/2）の寸法決定 | 6 kV |
| UL 94準拠の難燃性クラス | V0 |
| 過渡電圧の測定（III/2） | 8 kV |
| 過渡電圧の測定（III/3） | 8 kV |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 端子の金属表面（最上層） | Tin (10 - 16 μm Sn) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブ付き | 0.2 mm² ... 6 mm² |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブなし | 0.2 mm² ... 6 mm² |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 5.5 mm |
| プラグ方向に対する導体の接続方向 | 0 ° |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 8 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 8 mm |
| 導体断面/導体タイプ/張力公称値/実効値 | 0.2 mm² / rigid / > 10 N |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
| 同じ断面を持つ2本の導体、プラスチックスリーブ付きのTWINつま先キャップで柔軟 | 0.5 mm² ... 2.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 41 A, dimensioning voltage (III/2): 1000 V, nominal cross-section: 6 mm², Number of potentials: 3, Number of rows: 1, Number of poles per row
